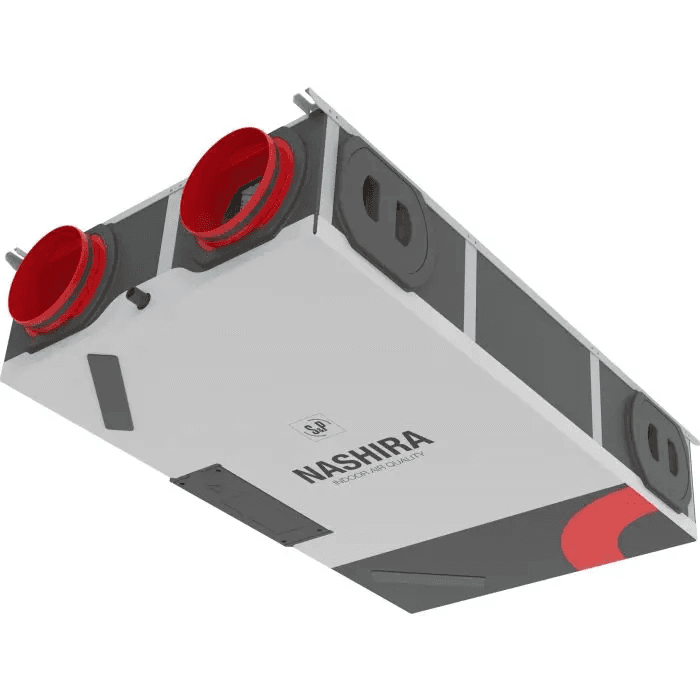

Toplinski rekuperator S&P NASHIRA S 150 R8

S&P NASHIRA S 150 R8 rekuperator topline, referenca 5153207300, je kontrolirana mehanička ventilacijska jedinica s dvostrukim protokom, dizajnirana za kontinuiranu obnovu zraka u stambenim prostorima uz povrat velikog dijela energije izvučenog zraka. Nudi podesivi protok zraka od 70 do 150 m³/h i osjetljivu učinkovitost od 90%, uz nisku potrošnju, automatsko upravljanje i niskoprofilni format posebno prikladan za ugradnju u spušteni strop.

Serija NASHIRA tvrtke Soler & Palau uključuje visokoučinkoviti protustrujni izmjenjivač topline, EC motore niske potrošnje i ventilatore s konstantnim protokom. Model NASHIRA S 150 R8 odgovara verziji s osjetljivim izmjenjivačem te ima integrirani senzor vlage, automatski i ručni bypass, Modbus komunikaciju, 0-10 V ulaz i uključeni upravljački daljinski upravljač.

Ventilacija s dvostrukim protokom i povratom topline

NASHIRA S 150 R8 izvlači ustajali zrak iz vlažnih zona doma, poput kupaonica i kuhinje, dok uvodi filtrirani vanjski zrak u spavaće sobe, dnevni boravak i druge glavne prostorije. Prije ispuštanja zraka van, izmjenjivač vraća dio njegove toplinske energije i prenosi je na svježi dovodni zrak.

Ovakav rad omogućuje kontinuiranu obnovu zraka uz smanjenje energetskih gubitaka povezanih s klasičnom ventilacijom. S&P za NASHIRA S 150 navodi osjetljivu učinkovitost od 90% prema EN 13141-7.

Maksimalni protok zraka od 150 m³/h

Rekuperator radi s minimalnim protokom od 70 m³/h i može dosegnuti do 150 m³/h. EC ventilatori rade s regulacijom konstantnog protoka, tako da uređaj automatski prilagođava rad kako bi održao zadani protok unatoč promjenama tlaka u instalaciji.

Prema tehničkom priručniku S&P-a, NASHIRA S 150 može osigurati do 150 m³/h pri 400 Pa, nudeći visoku tlačnu sposobnost za prilagodbu jedinice ventilacijskim kanalima u stambenim objektima.

Integrirani senzor vlage i automatski način rada

NASHIRA S uključuje sonde relativne vlage koje omogućuju automatsko prilagođavanje protoka ventilacije unutarnjim uvjetima u prostoru. U proporcionalnom načinu rada jedinica povećava ili smanjuje protok ovisno o detektiranoj razini vlage.

U standardnoj konfiguraciji NASHIRA S 150 sustav može raditi na 90 m³/h kada je relativna vlaga jednaka ili manja od 60% te postupno povećavati protok do 135 m³/h kada dosegne ili premaši 90%. Ti se parametri mogu mijenjati putem Modbus komunikacije kako bi se rad prilagodio potrebama projekta.

Automatski i ručni bypass za free cooling

Rekuperator ima bypass kako bi se izbjegao prolazak zraka kroz izmjenjivač kada toplinski uvjeti omogućuju izravno korištenje vanjskog zraka. Ova funkcija posebno je korisna za free cooling kada je vanjska temperatura povoljna.

Bypass može raditi automatski prema temperaturama koje mjeri uređaj ili se može aktivirati ručno putem sustava upravljanja. Također je moguće konfigurirati određeni protok za način rada free cooling.

EC motori niske potrošnje i konstantan protok

Ventilatori su pogonjeni EC motorima istosmjerne struje, tehnologijom razvijenom za smanjenje električne potrošnje i preciznu regulaciju brzine. Budući da rade s konstantnim protokom, jedinica može kompenzirati promjene tlaka koje nastaju u instalaciji zbog kanala ili stanja filtara.

Proizvođač navodi zvučnu snagu od 46 dB(A) prema EN 13141-7. U ErP podacima S&P navodi razinu zvučnog tlaka od približno 33 dB(A) na 1,5 metara u navedenim referentnim uvjetima.

Filtracija dovodnog i odvodnog zraka

NASHIRA S 150 R8 standardno dolazi s G4 filtrima i na dovodu i na odvodu. Filtracija štiti izmjenjivač i unutarnje komponente, a istovremeno smanjuje ulazak čestica prisutnih u vanjskom zraku.

Za dovod zraka S&P nudi različite opcionalne razine filtracije koje omogućuju prilagodbu uređaja zahtjevima kvalitete zraka projekta, uključujući M5, F7, F9 i filtre s aktivnim ugljenom.

• Standardni dovodni filtar: G4.
• Standardni odvodni filtar: G4.
• Opcionalni dovodni filtri: M5, F7, F9 i aktivni ugljen.
• Upozorenje o održavanju: alarm za zamjenu filtara putem sustava upravljanja.

Kompaktan dizajn za spušteni strop

S dimenzijama od samo 1000 x 600 x 210 mm, rekuperator NASHIRA S ima niskoprofilni dizajn namijenjen ugradnji u spuštene stropove. Težina mu je 24,5 kg, što olakšava rukovanje i montažu tijekom instalacije.

Uređaj ima četiri priključka za zrak Ø125 mm. S&P FLEXY sustav omogućuje promjenu položaja priključaka kako bi se prilagodili rasporedu kanala, poboljšavajući fleksibilnost montaže bez potrebe za rastavljanjem jedinice.

Elektronička reverzibilnost protoka

Serija NASHIRA omogućuje elektroničko preokretanje konfiguracije protoka, što olakšava prilagodbu različitim rasporedima kanala. Ova značajka, zajedno s premjestivim priključcima, omogućuje konfiguraciju rekuperatora prema potrebama svake instalacije.

Uključeno upravljanje i Modbus povezivost

Rekuperator se isporučuje s upravljačkim daljinskim upravljačem, putem kojeg je moguće odabrati rad uređaja i izvršiti različite prilagodbe protoka. Jedinica ima četiri razine rada: nisku, srednju, visoku brzinu i posebnu brzinu za free cooling.

Također integrira Modbus RTU komunikaciju i analogni 0-10 V ulaz, što olakšava integraciju sa sustavima regulacije ili kompatibilnim vanjskim senzorima. Putem 0-10 V signala uređaj može proporcionalno mijenjati protok kada radi u automatskom načinu.

Elektronika omogućuje očitavanje parametara kao što su trenutni protok, unutarnja vlaga, temperature, stanje bypassa i preostalo vrijeme do upozorenja za održavanje filtara.

Kompatibilno s CONNECTAIR

Uz kompatibilnu SPCM komunikacijsku ploču, serija NASHIRA može se povezati s platformom CONNECTAIR tvrtke S&P, omogućujući nadzor i upravljanje sustavom putem interneta. Ova mogućnost proširuje opcije upravljanja za instalacije koje zahtijevaju povezano upravljanje.

Passivhaus certifikacija i energetska učinkovitost

Serija NASHIRA S certificirana je kao Passivhaus komponenta, certifikacija usmjerena na rješenja visoke energetske učinkovitosti za zgrade vrlo niske potrošnje. Za referencu 5153207300, ErP dokumentacija S&P-a utvrđuje klasu specifične potrošnje energije A u standardnoj konfiguraciji.

Kombinacija protustrujnog izmjenjivača, EC motora, automatske regulacije prema vlazi i rada s konstantnim protokom omogućuje smanjenje energije potrebne za obnovu zraka u domu.

Tehničke karakteristike S&P NASHIRA S 150 R8

• Marka: Soler & Palau (S&P).
• Referenca: 5153207300.
• Model: NASHIRA S 150 R8.
• Tip: rekuperator topline s dvostrukim protokom za stambene objekte.
• Vrsta povrata topline: osjetljiva.
• Izmjenjivač: protustrujni.
• Minimalni protok: 70 m³/h.
• Maksimalni protok: 150 m³/h.
• Maksimalni protok prema priručniku: 150 m³/h pri 400 Pa.
• Osjetljiva učinkovitost: 90% prema EN 13141-7.
• ErP energetski razred: A.
• Ventilatori: centrifugalni s konstantnim protokom.
• Motori: EC niske potrošnje.
• Napajanje: 230 V, 50 Hz.
• Maksimalna potrošnja navedena u tehničkom priručniku: 111 W.
• Zvučna snaga Lw(A): 46 dB(A).
• Referentni zvučni tlak: 33 dB(A) na 1,5 m, Qref i 50 Pa.
• Zračni priključci: 4 x Ø125 mm.
• Dimenzije: 1000 x 600 x 210 mm.
• Težina: 24,5 kg.
• Dovodni filtar: G4 standardno.
• Odvodni filtar: G4.
• Opcionalni dovodni filtri: M5, F7, F9 i aktivni ugljen.
• Senzor vlage: integriran.
• Bypass: automatski i ručni.
• Upravljački ulaz: 0-10 V.
• Komunikacija: Modbus RTU.
• Alarm filtara: da.
• Upravljački daljinski upravljač: uključen.
• Reverzibilnost protoka: elektronička.
• Ugradnja: prikladna za spušteni strop.
• Passivhaus certifikacija: da.

Sadržaj isporuke

Prema tehničkom priručniku S&P-a, isporuka uključuje NASHIRA S rekuperator, upravljački daljinski upravljač, fleksibilnu cijev za priključak odvodnje kondenzata, korisničku dokumentaciju i dokumentaciju za puštanje u rad, energetsku naljepnicu, montažni predložak i naljepnicu za konfiguraciju protoka.

Učinkovit povrat energije i automatsko upravljanje ventilacijom

S&P NASHIRA S 150 R8 kombinira protok do 150 m³/h s osjetljivim povratom od 90%, EC motorima, regulacijom konstantnog protoka i automatskom regulacijom putem senzora vlage. Njegov dizajn visine samo 210 mm, orijentabilni priključci i reverzibilnost protoka olakšavaju integraciju u različite stambene konfiguracije.

Automatski i ručni bypass, Modbus komunikacija, 0-10 V ulaz, različite mogućnosti filtracije i uključeni upravljački daljinski upravljač zaokružuju rekuperator dizajniran za učinkovitu, kontroliranu i prilagodljivu stambenu ventilaciju.
