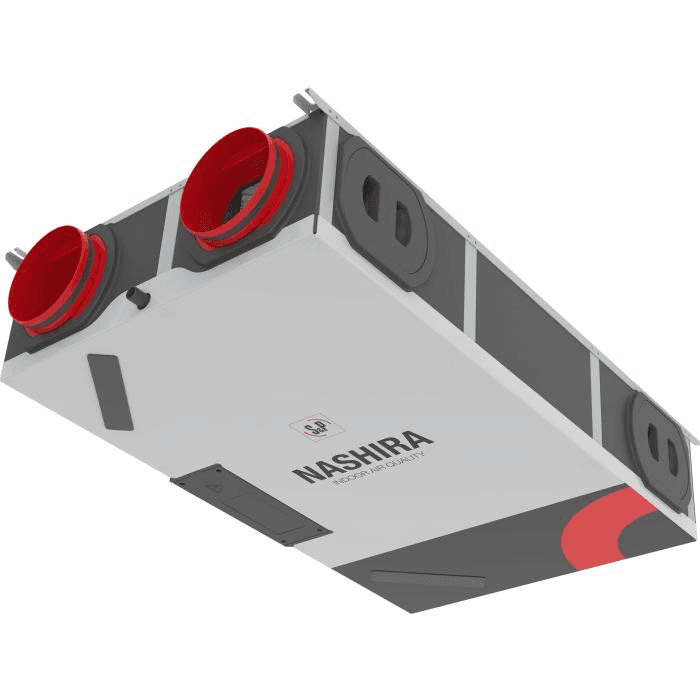

Rekuperator topline S&P NASHIRA S 200 R8

Toplinski rekuperator S&P NASHIRA S 200 R8, referenca 5153207400, je mehanička ventilacijska jedinica s kontroliranim dvostrukim protokom, dizajnirana za kontinuiranu obnovu zraka u stambenim prostorima uz povrat velikog dijela toplinske energije iz odsisnog zraka. Ugrađuje visokoučinkoviti osjetljivi protustrujni izmjenjivač, ventilatore s EC motorima niske potrošnje i konstantnog protoka te postiže maksimalni protok od 200 m³/h pri 350 Pa, uz osjetljivu učinkovitost od 88 %.

Nizak profil posebno je predviđen za ugradnju u spušteni strop te nudi visoku fleksibilnost montaže zahvaljujući reverzibilnom i simetričnom L/R dizajnu i četiri zakretna priključka Ø160 mm. Uključuje žičani upravljač, interne senzore relativne vlažnosti i 100 % automatski ili ručni bypass, pružajući cjelovito rješenje za stambene ventilacijske instalacije s povratom topline.

Mehanička ventilacija s dvostrukim protokom i povratom topline

NASHIRA S 200 R8 istodobno radi s dvije struje zraka: izvlači ustajali zrak iz prostora poput kupaonica i kuhinje te uvodi svježi filtrirani zrak u spavaće sobe, dnevne boravke i druge glavne prostorije.

Oba protoka prolaze kroz rekuperator bez izravnog miješanja. Izmjenjivač prenosi toplinsku energiju između njih, smanjujući gubitke povezane s obnovom zraka i smanjujući potrebu za grijanjem ili hlađenjem prostora.

Osjetljivi protustrujni izmjenjivač s 88 % učinkovitosti

Referenca 5153207400 odgovara verziji NASHIRA S 200 s osjetljivim izmjenjivačem, koja se razlikuje od verzije NASHIRA S 200 E opremljene entalpijskim izmjenjivačem.

Soler & Palau za ovaj model navodi osjetljivu učinkovitost od 88 % prema EN 13141-7.

Protustrujni izmjenjivač dizajniran je za povrat energije iz odsisnog zraka prije njegova ispuštanja van, koristeći je za kondicioniranje svježeg zraka koji ulazi u prostor.

Maksimalni protok od 200 m³/h

NASHIRA S 200 nudi širok raspon regulacije kako bi se rad prilagodio stvarnim potrebama ventilacije:

• Minimalni protok: 70 m³/h.
• Maksimalni protok: 200 m³/h pri 350 Pa.

Regulacija protoka omogućuje prilagodbu obnove zraka prostoru, njegovim korisnicima i gubicima tlaka u mreži kanala.

Ventilatori s EC motorima i konstantnim protokom

Rekuperator uključuje centrifugalne ventilatore pogonjene EC motorima, tehnologiju usmjerenu na smanjenje električne potrošnje i učinkovito prilagođavanje rada sustava.

Ventilatori rade s regulacijom konstantnog protoka, kompenzirajući unutar svog radnog raspona promjene otpora koje mogu nastati u instalaciji zbog kanala, filtara ili ventilacijskih rešetki.

100 % automatski ili ručni bypass

NASHIRA S uključuje potpuni bypass izmjenjivača koji omogućuje izbjegavanje toplinske rekuperacije kada su vanjski uvjeti povoljni.

Bypass može raditi automatski ili se može ručno aktivirati putem upravljača te ima posebno podešavanje protoka tijekom rada.

Ova je značajka posebno korisna tijekom određenih razdoblja proljeća, ljeta ili jeseni kako bi se iskoristio vanjski zrak bez prolaska kroz izmjenjivač za povrat topline.

Ugrađeni senzori vlage

Jedinica ima unutarnje sonde relativne vlažnosti, koje omogućuju korištenje automatskih načina ventilacije prema detektiranim uvjetima.

Automatsko upravljanje pomaže prilagoditi razinu ventilacije kada unutarnja vlaga poraste, primjerice tijekom tuširanja, kuhanja ili drugih kućanskih aktivnosti.

Reverzibilan i simetričan L/R dizajn

Jedna od glavnih značajki serije NASHIRA S jest njezin reverzibilan i simetričan dizajn, koji omogućuje konfiguraciju rasporeda protoka u lijevoj ili desnoj izvedbi.

Ta fleksibilnost pojednostavljuje prilagodbu rekuperatora rasporedu dostupnih kanala i olakšava integraciju u različite stambene konfiguracije.

Zakretni priključci za 90°

Fleksibilni sustav ugradnje koji je razvio S&P omogućuje promjenu orijentacije priključaka za 90 stupnjeva, olakšavajući spajanje kanala bez potrebe za potpunim preuređenjem uređaja.

Ovo rješenje smanjuje ograničenja pri montaži kada je raspoloživi prostor iznad spuštenog stropa ograničen.

4 priključka zraka Ø160 mm

Model NASHIRA S 200 ima četiri priključne cijevi Ø160 mm koje odgovaraju četirima glavnim strujama sustava s dvostrukim protokom:

• Ulaz vanjskog zraka.
• Ubacivanje svježeg zraka u prostor.
• Odsis unutarnjeg zraka.
• Ispuh ustajalog zraka van.

Mreža kanala mora biti pravilno dimenzionirana kako bi se poštivao projektirani protok te smanjili gubici tlaka i aerodinamička buka.

G4 filtri uključeni na dovodu i odvodu

Soler & Palau standardno oprema NASHIRA S filtrima za zaštitu i korisnika i samog izmjenjivača.

• Filtar dovoda: G4.
• Filtar odsisavanja: G4.

Za dovod su opcionalno dostupni filtri više razine filtracije:

• M5.
• F7.
• F9.
• Aktivni ugljen.

Filtre treba redovito pregledavati i mijenjati kako bi se održao odgovarajući protok, dobra kvaliteta zraka i učinkovitost rekuperatora.

Upozorenje za održavanje filtara

Sustav ima vizualni alarm za održavanje filtara putem upravljača.

Razdoblje upozorenja može se konfigurirati kako bi se održavanje prilagodilo uporabi i uvjetima instalacije.

Uključeni upravljač

Žični daljinski upravljač uključen je uz rekuperator.

Omogućuje funkcije kao što su:

• Podešavanje brzina i protoka.
• Odabir ručnog ili automatskog rada.
• Prikaz alarma.
• Upozorenje na prljave filtre.
• Ručna aktivacija bypassa.
• Konfiguracija radnih parametara.

Upravljač ima približne dimenzije 104 x 80 mm i navedenu prednju dubinu od 17 mm.

Modbus komunikacija i 0-10 V signal

Serija NASHIRA S ima Modbus komunikaciju i 0-10 V upravljački ulaz, što olakšava integraciju u kompatibilne sustave regulacije i automatizacije.

Modbus komunikacija omogućuje razmjenu informacija sa sustavima kućne automatizacije ili tehničkog upravljanja koji podržavaju ovaj protokol.

Kompatibilno s CONNECTAIR

Putem kompatibilne SPCM komunikacijske ploče ili modula, NASHIRA se može povezati s CONNECTAIR, IoT platformom tvrtke Soler & Palau.

Ovo rješenje omogućuje proširenje mogućnosti nadzora i upravljanja instalacijom putem interneta.

Komunikacijski modul je dodatna oprema i ne smatra se uključenim u referencu 5153207400 osim ako nije izričito navedeno u isporuci.

Kompatibilno sa senzorom AIRSENS

Rekuperator može raditi i s kompatibilnim senzorima kvalitete zraka AIRSENS.

Prema ErP podacima koje je objavio S&P, ugradnja lokalnog upravljanja prema potrebi putem AIRSENS-a omogućuje da konfiguracija NASHIRA S 200 + AIRSENS postigne SEC klasifikaciju A+, u odnosu na klasu A standardne jedinice.

Senzor AIRSENS nije dio ove reference i mora se kupiti zasebno.

Passivhaus certifikat

Serija NASHIRA S ima Passivhaus certifikat, što je posebno važno u zgradama visoke energetske učinkovitosti i objektima gdje se želi smanjiti toplinski gubitak uzrokovan ventilacijom.

Rekuperator omogućuje kontinuiranu obnovu zraka bez oslanjanja isključivo na otvaranje prozora radi ventilacije prostora.

Dizajniran za ispunjavanje zahtjeva stambene ventilacije

Soler & Palau razvija seriju NASHIRA S za stambene VMC sustave i navodi njezinu prikladnost za zahtjeve ventilacije predviđene Tehničkim građevinskim propisom kada je cjelokupna instalacija pravilno projektirana i izvedena.

Potreban protok mora se odrediti prema projektu, rasporedu prostora i važećim propisima.

Ugradnja u spušteni strop

Uređaj je prvenstveno predviđen za horizontalnu ugradnju u spušteni strop.

Njegova visina od samo 210 mm olakšava integraciju u tehničke prostore s ograničenom visinom, uz istodobno zadržavanje pristupa za pregled, filtre i održavanje.

Kompaktne dimenzije

Službena dimenzijska shema NASHIRA S 200 navodi sljedeće glavne mjere:

• Duljina kućišta: 1.000 mm.
• Širina: 600 mm.
• Visina: 210 mm.
• Ukupna duljina navedena s elementima za pričvršćivanje: 1.024 mm.
• Promjer priključaka: 160 mm.

Proizvođač daje i dodatne mjere u tehničkom crtežu kako bi se pravilno definirale točke pričvršćivanja, priključci i prostori za održavanje.

Težina 24,5 kg

NASHIRA S 200 s osjetljivim izmjenjivačem ima približnu težinu od 24,5 kg.

Konstrukcija kombinira kućište od pocinčanog čeličnog lima s epoksi-poliesterskom završnom obradom i unutarnje elemente izrađene od EPP-a kako bi se dobio lagan i izoliran uređaj.

Konstrukcija i materijali

Tehnička dokumentacija navodi sljedeće glavne materijale:

• Kućište: pocinčani čelični lim s epoksi-poliesterskom površinskom obradom.
• Prednji poklopac: unutarnja izolacija od EPP-a.
• Unutarnje kućište: EPP.
• Zračni priključci: polistiren visoke otpornosti na udarce.
• Voluta ventilatora: ABS.
• Rotor: pocinčani čelični lim.
• Osjetljivi izmjenjivač: polistiren visoke otpornosti na udarce i aluminij.

Odvod kondenzata

Budući da se radi o verziji s osjetljivim izmjenjivačem, rekuperator može stvarati kondenzat u određenim temperaturnim i vlažnim uvjetima.

Uređaj ima priključak za odvod i isporučuje se s fleksibilnom cijevi duljine 150 mm i priključkom Ø19-19 mm.

Odvod treba pravilno spojiti prema sustavu koji je naveo S&P kako bi se izbjeglo nakupljanje vode unutar jedinice.

Napajanje 230 V

NASHIRA S 200 koristi napajanje:

• Napon: 230 V.
• Frekvencija: 50 Hz.
• Maksimalna potrošnja uređaja: 137 W.
• Navedena maksimalna struja: 1 A.

Tehnički priručnik također navodi zahtjeve za zaštitu i odvajanje koje treba poštovati tijekom električnog spajanja.

ErP električna snaga od 75 W pri maksimalnom protoku

U deklaraciji o ekodizajnu ErP, S&P za NASHIRA S 200 objavljuje ulaznu električnu snagu od 75 W u točki maksimalnog protoka koju koristi propis.

Ova ErP vrijednost ne smije se miješati s 137 W maksimalne električne potrošnje navedenih u općoj tablici specifikacija uređaja, jer se odnose na različite kriterije i referentne uvjete.

Razina zvučne snage 48,3 dB(A)

Tehnička dokumentacija navodi razinu zvučne snage Lw(A) od 48,3 dB(A) u skladu s EN 13141-7.

Percipirana razina buke u prostoru ovisit će i o podešenom protoku, radnom tlaku, mreži kanala, prigušivačima, rešetkama i građevinskim karakteristikama objekta.

Energetski razred A

Prema podacima o ekodizajnu proizvođača, referenca 5153207400 postiže SEC klasu A za umjerenu klimu.

• SEC umjerena klima: -39,8 kWh/(m²·godina).
• SEC klasa: A.
• SEC hladna klima: -78,2 kWh/(m²·godina).
• SEC topla klima: -15,2 kWh/(m²·godina).
• ErP toplinska učinkovitost: 88 %.

Raspon temperature vanjskog zraka

Za osjetljivu verziju NASHIRA S 200, S&P navodi:

• Bez predgrijne baterije: vanjski zrak od -10 do +45 °C.
• S predgrijnom baterijom: vanjski zrak od -20 do +45 °C.

Predgrijna baterija je dodatni element i ne smatra se uključenom u standardni rekuperator.

Unutarnji i instalacijski uvjeti

Za verziju s osjetljivim izmjenjivačem proizvođač navodi unutarnje uvjete do +30 °C i 90 % relativne vlažnosti.

Prostor u kojem je jedinica fizički instalirana mora se održavati između +12 i +45 °C, s relativnom vlagom ispod 90 % i bez kondenzacije.

Kontinuirani rad ventilacije

S&P navodi da su centralizirani ventilacijski sustavi predviđeni za kontinuirani rad.

To omogućuje stabilnu obnovu unutarnjeg zraka i pomaže u kontroli problema povezanih s vlagom i nakupljanjem onečišćujućih tvari u prostoru.

Isporučeni sastavni dijelovi

Tehnički priručnik navodi sljedeće isporučene komponente:

• Toplinski rekuperator NASHIRA S.
• Upravljač.
• Fleksibilna cijev za odvod kondenzata.
• Korisnički priručnici i upute za puštanje u rad.
• Energetska naljepnica.
• Predložak za montažu.
• Oznaka za protoke u R konfiguraciji.

Tehničke karakteristike S&P NASHIRA S 200 R8

• Marka: Soler & Palau (S&P).
• Serija: NASHIRA S.
• Model: NASHIRA S 200 R8.
• Referenca: 5153207400.
• Vrsta: VMC toplinski rekuperator s dvostrukim protokom.
• Primjena: stambena ventilacija.
• Izmjenjivač: osjetljivi protustrujni.
• Minimalni protok: 70 m³/h.
• Maksimalni protok: 200 m³/h pri 350 Pa.
• Osjetljiva učinkovitost: 88 %.
• Motori: EC niske potrošnje.
• Ventilatori: centrifugalni s konstantnim protokom.
• Bypass: 100 %, automatski ili ručni.
• Senzori vlage: integrirani.
• Konfiguracija: reverzibilna i simetrična L/R.
• Priključci: zakretni 90°.
• Zračni priključci: 4 x Ø160 mm.
• Filtar dovoda: G4.
• Filtar odsisavanja: G4.
• Opcionalni filtri dovoda: M5, F7, F9 i aktivni ugljen.
• Žični upravljač: uključen.
• Modbus: da.
• 0-10 V upravljanje: da.
• CONNECTAIR: kompatibilno putem opcionalnog komunikacijskog modula.
• Passivhaus certifikat: da.
• SEC klasa: A.
• Napajanje: 230 V / 50 Hz.
• Maksimalna potrošnja: 137 W.
• Navedena maksimalna struja: 1 A.
• ErP električna snaga pri maksimalnom protoku: 75 W.
• Zvučna snaga Lw(A): 48,3 dB(A).
• Glavne dimenzije: 1.000 x 600 x 210 mm.
• Ukupna duljina navedena na crtežu: 1.024 mm.
• Težina: 24,5 kg.
• Odvod: fleksibilna cijev 150 mm, Ø19-19 mm.
• Ugradnja: spušteni strop.

Kompaktan i učinkovit rekuperator za stambenu VMC ventilaciju

Soler & Palau NASHIRA S 200 R8 kombinira do 200 m³/h ventilacije s visokoučinkovitim osjetljivim protustrujnim izmjenjivačem, EC motorima, konstantnim protokom i automatskim upravljanjem putem senzora vlage.

Njegova visina od samo 210 mm, zakretni priključci, reverzibilna L/R konfiguracija i 100 % bypass olakšavaju i projektiranje i ugradnju sustava dvostrukog protoka u stambenim objektima.

Uključivanje žičanog upravljača, G4 filtara, Modbus komunikacije, 0-10 V signala i kompatibilnosti s CONNECTAIR-om dodatno proširuje mogućnosti regulacije, nadzora i integracije u stambene instalacije visoke energetske učinkovitosti.
