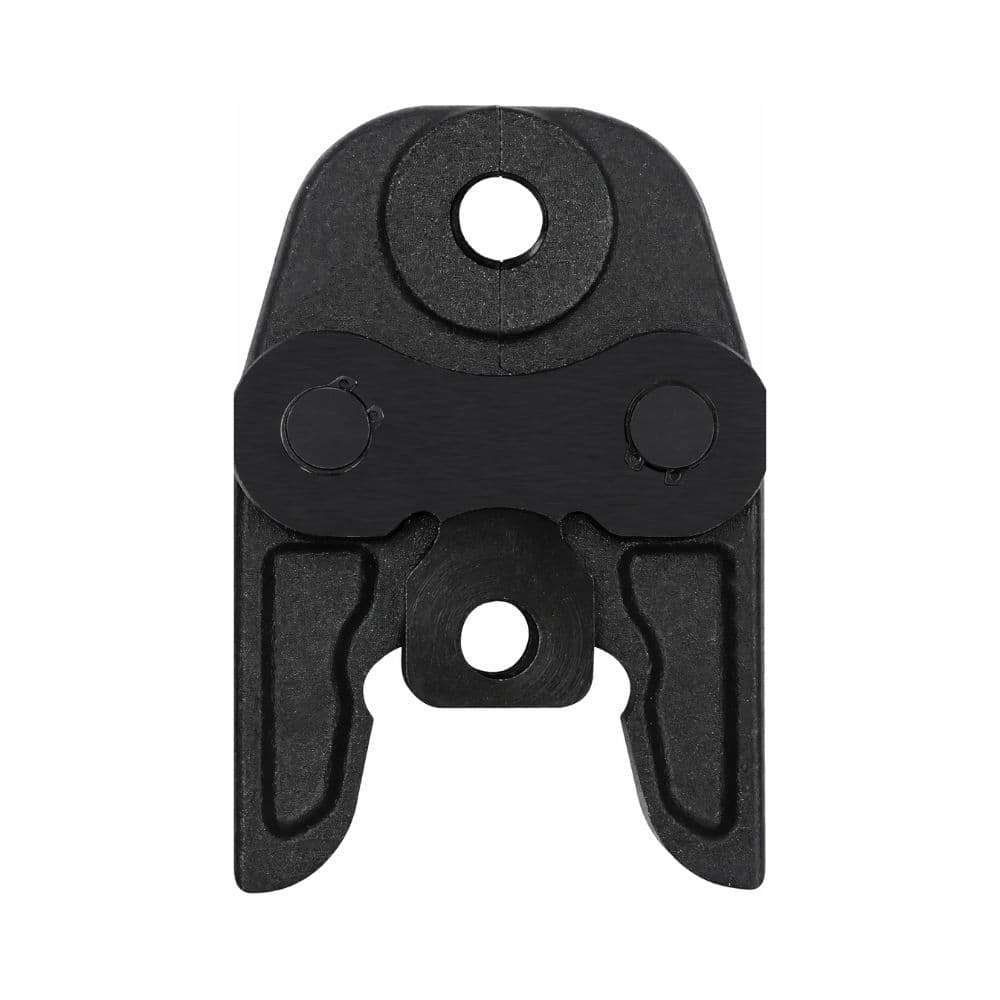

Stega promjera 32 mm tipa "U" i 32 kN

BARA 32053232 stezna čeljust profesionalni je pribor za alate za prešanje, dizajniran za izvođenje spojeva u promjeru od 32 mm s U profilom. Identificirana unutar kategorije 32 kN, omogućuje rad s kompatibilnim cijevima i spojnicama koje zahtijevaju upravo geometriju prešanja U32.

Posebno je namijenjena profesionalnim radovima u vodoinstalacijama, grijanju i instalacijama izvedenima sustavima prešanih cijevi. Prije uporabe uvijek treba provjeriti da ugrađeni nastavak podržava U profil od 32 mm i da je preša kompatibilna s ovom vrstom i kategorijom čeljusti.

U32 stezna čeljust za prešanje

Referenca 32053232 odnosi se na steznu čeljust od 32 mm s U profilom prešanja. Oznaka U32 omogućuje trenutačno prepoznavanje i radnog promjera i konture koja se mora primijeniti na spojnicu.

U instalaciji putem press-fittinga, profil čeljusti ključan je parametar jer određuje geometriju kojom se sabija čahura ili tijelo za prešanje fitinga.

Dizajnirana za promjer od 32 mm

Ova je čeljust posebno dimenzionirana za rad s cijevima i spojnicama od 32 mm koje su kompatibilne.

Promjer čeljusti mora točno odgovarati promjeru spojnice koja se preša. Korištenje pogrešne mjere onemogućuje dobivanje geometrije sabijanja koju je predvidio proizvođač sustava.

U profil prešanja

BARA 32053232 koristi U profil, uobičajenu geometriju u određenim profesionalnim sustavima višeslojnih cijevi i drugim sustavima prešanih spojnica.

Tijekom ciklusa prešanja, stroj zatvara čeljust oko spojnice i prenosi potrebnu silu slijedeći unutarnji oblik U profila.

Ovaj profil ne smije se zamijeniti čeljustima TH, H, M, V ili drugim geometrijama, osim ako proizvođač cijevnog sustava izričito ne odobri takvu kompatibilnost.

Kategorija prešanja od 32 kN

Čeljust je označena unutar kategorije 32 kN.

Ova oznaka odnosi se na klasu alata za prešanje za koju je namijenjena. Silu stvara preša i prenosi je na spojnicu putem čeljusti.

Standardne U profil čeljusti koje se koriste u profesionalnim alatima od 32 kN obično uključuju mjere kao što su U16, U20, U25 i U32.

Za profesionalne vodoinstalaterske i instalacije grijanja

BARA U32 čeljust namijenjena je instalaterima koji rade sa sustavima spajanja prešanjem.

Uvijek kada proizvođač sustava navede U profil, može se koristiti u primjenama kao što su:

• Vodoinstalaterske instalacije.
• Distribucijske mreže vode.
• Instalacije grijanja.
• Kompatibilni višeslojni cijevni sustavi.
• Adaptacije postojećih instalacija.
• Montaža spojnica putem press-fittinga.

Kompatibilna s višeslojnim sustavima koji zahtijevaju U profil

BARA nudi alate za prešanje za višeslojne cijevi opremljene čeljustima U profila u promjerima 16, 20, 25 i 32 mm, pri čemu se ova referenca nalazi u veličini U32 unutar asortimana.

Međutim, nisu sve višeslojne spojnice od 32 mm nužno istog profila. Dokumentacija proizvođača fitinga mora izričito navesti da spojka podržava U konturu.

Prenosi silu preše na spojnicu

Čeljust je element smješten između preše i spojnice. Tijekom rada prenosi silu koju razvija alat i oblikuje fiting prema geometriji svoje unutarnje konture.

Prije prešanja moraju se ispravno podudarati:

• Promjer: 32 mm.
• Profil koji zahtijeva spojnica: U.
• Kategorija alata: kompatibilna s čeljustima od 32 kN.
• Sustav prihvata: kompatibilan između stroja i čeljusti.

Pojedinačna čeljust za dopunu profesionalne opreme

BARA 32053232 isporučuje se kao pojedinačna čeljust, pa je prikladna za dopunu seta za prešanje ili za posebno posjedovanje veličine U32 kada već imate kompatibilan stroj.

Također se može koristiti za zamjenu druge čeljusti istog promjera i profila kada je potrebno obnoviti opremu, uvijek nakon provjere kompatibilnosti s prešom.

Uobičajeni asortiman BARA čeljusti U profila

Unutar BARA opreme za prešanje višeslojnih cijevi obično se nalaze sljedeće U profil veličine:

• U16: promjer 16 mm.
• U20: promjer 20 mm.
• U25: promjer 25 mm.
• U32: promjer 32 mm.

Ova raznolikost omogućuje korištenje iste obitelji alata za različite uobičajene promjere višeslojnih instalacija, odabirom odgovarajuće čeljusti za svaki spoj.

Provjere prije izvođenja prešanja

Prije uporabe čeljusti preporučuje se provjeriti:

• Da cijev i spojnica imaju nominalni promjer od 32 mm.
• Da proizvođač spojnice navodi U profil.
• Da je preša kompatibilna s čeljusti.
• Da alat podržava odgovarajuću kategoriju prešanja.
• Da je čeljust pravilno postavljena i zaključana u stroju.
• Da je unutarnje područje prešanja čisto.
• Da nema oštećenja, deformacija ili neuobičajenog trošenja.
• Da je cijev izrezana i pripremljena prema uputama proizvođača.
• Da je spojnica pravilno umetnuta prije pokretanja ciklusa.

Važnost korištenja ispravnog profila

Profil je dio dizajna sustava spoja. Iako dvije spojnice mogu imati isti promjer od 32 mm, mogu zahtijevati različite geometrije prešanja.

Korištenje čeljusti s konturom različitom od propisane može uzrokovati nepravilnu deformaciju fitinga i ugroziti spoj.

Iz tog razloga oznaku U32 uvijek treba provjeriti u odnosu na tehničke specifikacije ugrađenog sustava.

Održavanje čeljusti

Čeljusti su izložene ponovljenim velikim mehaničkim opterećenjima, pa ih treba pregledavati i održavati u dobrom stanju.

Preporučuje se održavati površine za prešanje čistima, provjeravati da se zglobovi pravilno kreću i redovito pregledavati postoje li deformacije, pukotine ili znakovi prekomjernog trošenja.

Oštećena ili prekomjerno istrošena čeljust ne smije se koristiti jer bi mogla promijeniti konačnu geometriju prešanja.

Karakteristike BARA 32053232 čeljusti

• Marka: BARA.
• Referenca: 32053232.
• Vrsta: čeljust za alat za prešanje.
• Promjer: 32 mm.
• Profil prešanja: U.
• Oznaka: U32.
• Kategorija prešanja: 32 kN.
• Primjena: prešanje kompatibilnih cijevi i spojnica.
• Uporaba: profesionalna.

BARA U32 čeljust za instalacije putem prešanja

BARA 32053232 instalateru pruža specifičnu čeljust za izvođenje spojeva u 32 mm s U profilom. Njezina konfiguracija omogućuje dopunu opreme kompatibilne preše jednom od uobičajenih mjera u sustavima višeslojnih cijevi.

Za postizanje sigurnog spoja u skladu sa specifikacijama sustava, uvijek treba zajedno provjeriti kompatibilnost preše, kategoriju od 32 kN, U32 profil i spojnicu koja se preša.
