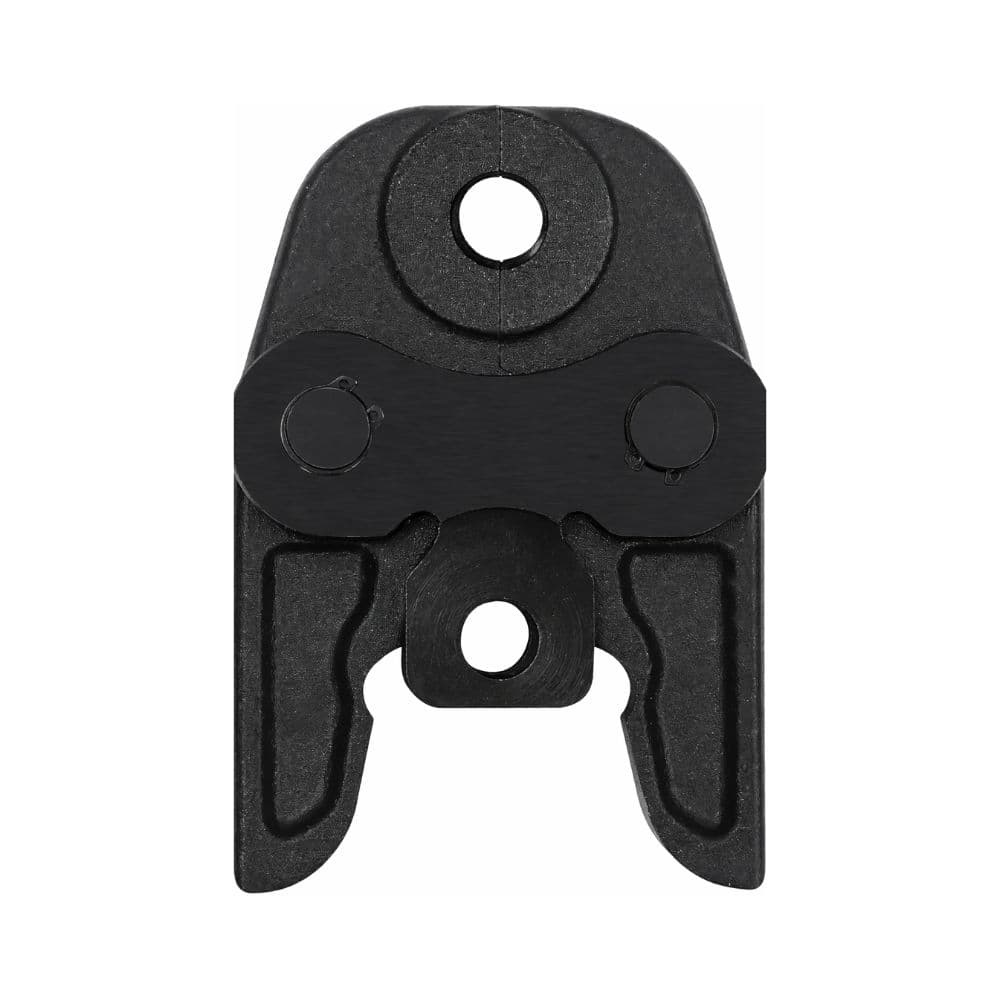

Stega promjera 25 mm tipa "U" i 32 kN

Stezna čeljust BARA 32052525 profesionalni je pribor za alat za prešanje, posebno dizajniran za izvođenje spojeva s U profilom za promjer od 25 mm. Označena je za kategoriju prešanja od 32 kN i namijenjena je instalacijskim radovima na cijevima i spojnicama koji zahtijevaju ovu konkretnu geometriju prešanja.

Njezin U25 profil omogućuje primjenu odgovarajuće geometrije stiskanja na spojnicu prema kompatibilnom sustavu spoja, nudeći instalateru specifičnu čeljust za instalacije od 25 mm. Prije uporabe nužno je provjeriti da i spojnica i cijevni sustav navode U profil te da korištena preša podržava čeljusti ove klase i nazivnu silu.

Prešna čeljust U25

Referenca 32052525 odnosi se na čeljust promjera 25 mm i U profila. Profil prešanja temeljni je podatak u instalacijama prešanih cijevi, jer određuje oblik kojim čeljust stiska čahuru spojnice.

Zbog toga nije dovoljno da se podudara samo promjer od 25 mm: ugrađena spojnica također mora biti homologirana ili od strane proizvođača označena za prešanje s U profilom.

Za promjer od 25 mm

Ova je čeljust posebno dimenzionirana za kompatibilne cijevi i spojnice od 25 mm.

Korištenje ispravne mjere nužno je kako bi se zatvaranje čeljusti odvijalo na predviđenom području spojnice i kako bi se postigao spoj u skladu sa specifikacijama cijevnog sustava.

Klasa prešanja od 32 kN

Stezna čeljust BARA 32052525 označena je s klasom prešanja od 32 kN.

32 kN odnosi se na kategoriju sile alata za prešanje s kojim ovaj tip čeljusti radi. Silu prešanja generira preša; čeljust prenosi tu silu na spojnicu s geometrijom odgovarajućom profilu U25.

Zbog toga prije montaže treba provjeriti da korišteni stroj podržava standardne čeljusti za sustave od 32 kN i da je njegov sustav prihvata kompatibilan.

U profil za instalacije prešanih cijevi

U profil jedna je od geometrija koje se koriste u profesionalnim sustavima spajanja prešanjem.

Tijekom radnog ciklusa stroj zatvara čeljust oko spojnice. Unutarnja geometrija čeljusti oblikuje čahuru fitinga prema profilu koji je odredio proizvođač sustava, čime se postiže trajni mehanički spoj kada se koriste kompatibilne komponente.

Korištenje ispravnog profila ključno je: U čeljust ne smije se zamijeniti profilima TH, H, V, M ili drugima, osim ako proizvođač spojnice izričito odobrava obje geometrije.

Namijenjena profesionalnim vodoinstalaterskim radovima

Stezna čeljust BARA U25 namijenjena je profesionalcima koji izvode instalacije pomoću sustava prešanja, posebno u radovima gdje se koriste cijevi i spojnice od 25 mm kompatibilne s U profilom.

Ova vrsta alata uobičajena je u:

• Vodoinstalaterskim instalacijama.
• Vodoopskrbnim mrežama.
• Instalacijama grijanja.
• Sustavima izrađenima s kompatibilnim višeslojnim cijevima.
• Montaži i obnovi instalacija pomoću prešanih spojnica.

Konačna kompatibilnost s cijevnim materijalom i spojnicom uvijek ovisi o sustavu prešanja koji je naveo njegov proizvođač.

Bitni dio sustava prešanja

Čeljust je element smješten između preše i spojnice. Njezina je funkcija obuhvatiti fiting i kontrolirano prenijeti silu koju alat generira tijekom ciklusa prešanja.

Zbog toga prije početka rada moraju odgovarati tri parametra:

• Promjer: 25 mm.
• Profil: U.
• Klasa alata: kompatibilna s čeljustima od 32 kN.

Uporaba s kompatibilnim višeslojnim cijevima

Unutar asortimana alata BARA nude se rješenja za prešanje za instalacije od višeslojnih cijevi, a postoje i setovi marke koji uključuju čeljusti U profila u promjerima 16, 20, 25 i 32 mm.

Čeljust 32052525 posebno pruža mjeru U25 za one sustave u kojima proizvođač spojnice propisuje ovu geometriju.

Ne smije se pretpostaviti da bilo koja višeslojna spojnica od 25 mm prihvaća U profil: uvijek je potrebno prethodno provjeriti specifikaciju ugrađenog sustava.

Samostalna čeljust za proširenje ili zamjenu opreme za prešanje

Budući da se prodaje kao pojedinačna referenca, BARA 32052525 može se koristiti za dopunu seta čeljusti ili zamjenu U25 čeljusti kada se raspolaže kompatibilnom prešom.

To omogućuje održavanje dostupnih različitih radnih promjera bez potrebe za kupnjom kompletnog seta kada je potrebna samo mjera od 25 mm.

Provjere prije prešanja

Prije svakog spoja preporučuje se provjeriti:

• Da je spojnica od 25 mm.
• Da proizvođač fitinga navodi U profil prešanja.
• Da je stroj kompatibilan s čeljusti i njegovom kategorijom od 32 kN.
• Da je čeljust pravilno montirana i zaključana u preši.
• Da je unutarnja površina za prešanje čista i bez stranih tijela.
• Da nema oštećenja, deformacija ili neuobičajenog trošenja na čeljusti.
• Da su cijev i spojnica pripremljene prema uputama proizvođača.

Važnost korištenja odgovarajućeg profila

U prešanom spoju geometrija čeljusti dio je samog instalacijskog sustava. Korištenje čeljusti s drugačijim profilom od propisanog može promijeniti deformaciju čahure i ugroziti rezultat spoja.

Oznaka U25 omogućuje instalateru brzo prepoznavanje da je ova referenca namijenjena spojnicama od 25 mm koje zahtijevaju U profil.

Održavanje čeljusti

Kao alat izložen velikim mehaničkim opterećenjima, čeljust treba pregledavati i održavati prema uputama proizvođača preše i sustava čeljusti.

Posebno je važno održavati područje prešanja čistim, provjeriti slobodno kretanje zglobova i ne koristiti čeljust koja ima vidljiva oštećenja ili trošenje koje može utjecati na geometriju zatvaranja.

Također treba poštovati intervale pregleda i održavanja navedene za prešu, jer kvaliteta spoja ovisi o ispravnom radu sklopa koji čine stroj, čeljust i spojnica.

Karakteristike čeljusti BARA 32052525

• Marka: BARA / Exclusivas Bara.
• Referenca: 32052525.
• Vrsta proizvoda: čeljust za alat za prešanje.
• Promjer: 25 mm.
• Profil prešanja: U.
• Oznaka profila: U25.
• Naznačena klasa prešanja: 32 kN.
• Primjena: prešanje kompatibilnih spojnica i cijevnih sustava.
• Uporaba: profesionalna.

Čeljust BARA U25 za profesionalno prešanje

BARA 32052525 instalateru pruža specifičnu čeljust za radove prešanja u 25 mm s U profilom. Njezina oznaka od 32 kN svrstava je u kategoriju čeljusti namijenjenih profesionalnim alatima za prešanje kompatibilnima s ovom razinom sile.

To je prikladno rješenje za dopunu opreme preše ili zamjenu čeljusti iste mjere i profila. Kako bi se osigurao ispravan spoj, uvijek treba provjeriti kompatibilnost između stroja, U25 čeljusti, spojnice i cijevnog sustava prije prešanja.
