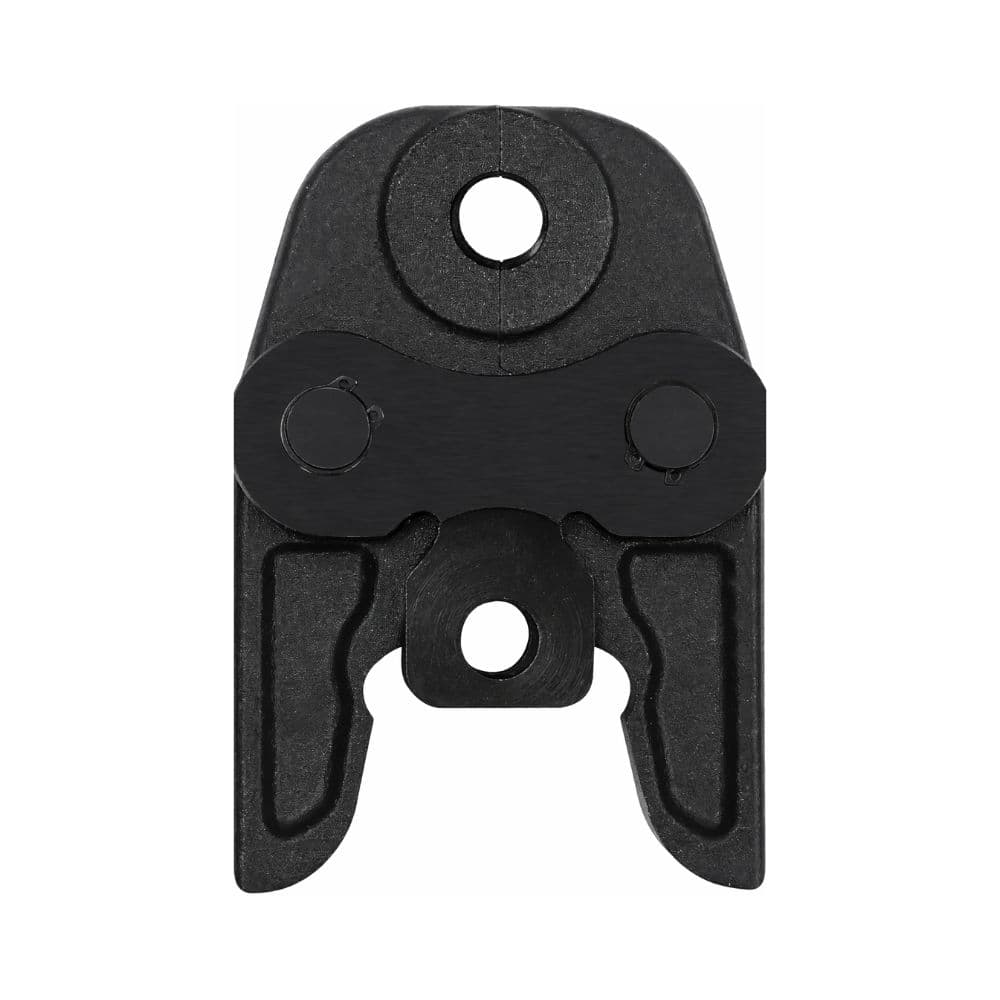

Stega promjera 16 mm tipa "U" i 32 kN

BARA 32051616 stezna čeljust je profesionalni pribor za alat za prešanje, dizajniran za izvođenje spojeva u promjeru od 16 mm s U profilom. Referenca je označena unutar kategorije 32 kN i omogućuje rad s cijevima i kompatibilnim prešanim spojnicama za ovu mjeru i geometriju.

Njezina konfiguracija U16 namijenjena je profesionalnim poslovima vodoinstalacije, grijanja i montaže cjevovodnih sustava pomoću prešanja. Kako bi se postigao ispravan spoj, nužno je prethodno provjeriti da korišteni element prihvaća U profil od 16 mm i da je preša kompatibilna sa steznom čeljusti.

U16 prešna čeljust

Referenca 32051616 odnosi se upravo na steznu čeljust od 16 mm s U profilom. Ova oznaka omogućuje brzo prepoznavanje i radnog promjera i geometrije kojom će se izvršiti stiskanje spojnice.

Prešni profil ključan je element u ovakvim instalacijama jer definira način na koji čeljust stiska čahuru ili zonu prešanja fitinga.

Za cijevi i spojnice od 16 mm

Ova stezna čeljust dimenzionirana je za rad s kompatibilnim spojnicama i cjevovodnim sustavima od 16 mm.

Promjer mora točno odgovarati elementu koji se preša. Čeljust druge mjere ne osigurava potrebnu geometriju za ispravno izvođenje spoja.

U prešni profil

BARA 32051616 koristi U profil, jednu od geometrija koje se primjenjuju u profesionalnim sustavima spajanja cijevi prešanjem.

Tijekom radnog ciklusa stroj zatvara čeljust na spojnicu, a unutarnja geometrija U profila oblikuje zonu prešanja.

Prije izvođenja spoja potrebno je provjeriti da proizvođač cjevovodnog sustava i spojnice izričito odobrava U profil. Ne smije se zamjenjivati profilima TH, H, M, V ili drugim geometrijama, osim ako proizvođač fitinga to izričito ne navede.

Kategorija prešanja 32 kN

Referenca se prodaje kao stezna čeljust od 32 kN.

Ova oznaka identificira kategoriju sile prešnog sustava s kojim se mora koristiti. Silu generira preša i prenosi je na spojnicu putem čeljusti.

Zbog toga je prije montaže potrebno provjeriti jesu li sustav prihvata stroja i čeljusti kompatibilni te da alat podržava ovu vrstu čeljusti.

Namijenjena profesionalnim instalacijama

BARA U16 stezna čeljust namijenjena je profesionalnim radovima u instalacijama izvedenima pomoću prešanih spojnica.

Može biti prikladna, pod uvjetom da korišteni cjevovodni sustav propisuje U profil, za primjene kao što su:

• Vodoinstalaterske instalacije.
• Distribucijske mreže za vodu.
• Instalacije grijanja.
• Instalacije s kompatibilnim višeslojnim cijevima.
• Adaptacije i proširenja cjevovodnih mreža.
• Montaža spojnica prešanjem.

Kompatibilna s višeslojnim sustavima koji koriste U profil

BARA nudi alate za višeslojne cijevi zajedno sa steznim čeljustima U profila u promjerima 16, 20, 25 i 32 mm. U16 odgovara najmanjoj mjeri u ovoj uobičajenoj seriji.

To ne znači da se sve višeslojne spojnice od 16 mm mogu prešati U profilom. Kompatibilnost se uvijek mora provjeriti u tehničkoj dokumentaciji proizvođača ugrađenog sustava.

Element spoja između preše i spojnice

Stezna čeljust predstavlja dio koji prenosi silu koju generira preša na fiting.

Za ispravno izvođenje spoja moraju se podudarati barem tri ključna parametra:

• Promjer spojnice: 16 mm.
• Potrebni profil: U.
• Kompatibilnost alata: odgovarajuća za čeljust i njezinu kategoriju prešanja.

Ispravan odabir ovih elemenata ključan je za postizanje deformacije predviđene od strane proizvođača sustava.

Individualna čeljust za dopunu prešnog seta

Budući da se radi o pojedinačnoj referenci, BARA 32051616 omogućuje dopunu seta čeljusti ili posebno nabavljanje mjere U16 kada već imate kompatibilnu prešu.

Također se može koristiti kao zamjenska čeljust iste mjere i profila, pod uvjetom da postoji mehanička i tehnička kompatibilnost sa strojem.

BARA asortiman čeljusti s U profilom

Unutar dostupnog BARA asortimana prodaju se čeljusti U profila u nekoliko uobičajenih mjera:

• U16: 16 mm.
• U20: 20 mm.
• U25: 25 mm.
• U32: 32 mm.

Ova raznolikost omogućuje profesionalcu odabir čeljusti odgovarajućeg promjera za cjevovodni sustav koji se koristi u svakoj instalaciji.

Provjere prije prešanja

Prije izvođenja svakog spoja preporučuje se provjeriti:

• Da cijev i spojnica imaju promjer od 16 mm.
• Da proizvođač spojnice navodi U profil.
• Da je čeljust pravilno pričvršćena na prešu.
• Da stroj podržava kategoriju i sustav čeljusti koji se koristi.
• Da je površina za prešanje čista.
• Da na čeljusti nema deformacija, pukotina ili neuobičajenog trošenja.
• Da je cijev odrezana i pripremljena prema uputama sustava.
• Da je spojnica umetnuta do položaja koji navodi njezin proizvođač.

Važnost poštivanja prešnog profila

U prešanoj instalaciji geometrija čeljusti dio je samog sustava spajanja. Korištenje profila različitog od propisanog može promijeniti deformaciju spojnice i ugroziti konačni rezultat.

Zbog toga se oznaka U16 ne smije tumačiti samo kao mjera: ona istodobno označava promjer od 16 mm i U profil potreban za prešanje.

Održavanje čeljusti

Prešne čeljusti izložene su ponavljanim mehaničkim opterećenjima i moraju se održavati u dobrom stanju kako bi se očuvala preciznost spoja.

Preporučuje se održavati čistim unutarnji dio za prešanje, provjeravati slobodno kretanje zglobova i povremeno pregledavati opće stanje alata.

Ne smije se koristiti čeljust koja pokazuje vidljiva oštećenja, deformacije ili trošenje koje može promijeniti geometriju prešanja.

Karakteristike BARA 32051616 stezne čeljusti

• Marka: BARA.
• Referenca: 32051616.
• Vrsta proizvoda: stezna čeljust za alat za prešanje.
• Promjer: 16 mm.
• Profil: U.
• Oznaka: U16.
• Naznačena kategorija prešanja: 32 kN.
• Primjena: prešanje cijevi i kompatibilnih spojnica.
• Namjena: profesionalna.

BARA U16 čeljust za instalacije prešanjem

BARA 32051616 stezna čeljust pruža specifično rješenje za rad s spojnicama od 16 mm koje zahtijevaju U profil. Njezin pojedinačni format omogućuje dopunu opreme kompatibilne preše ili nabavu zamjenske čeljusti za ovu mjeru.

Kako bi se osiguralo ispravno prešanje, nužno je uvijek provjeriti kompatibilnost između preše, U16 čeljusti, cijevi i spojnice, slijedeći specifikacije proizvođača ugrađenog sustava.
