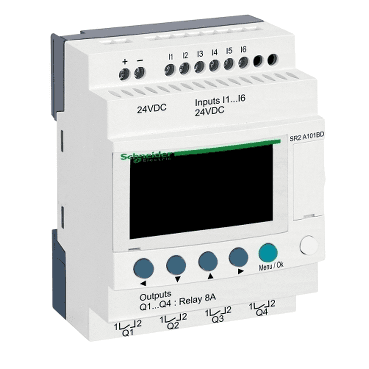

Kompaktni programabilni rele Zelio Logic 10 E S 24 V DC bez sata s ekranom

Kompaktni programabilni relej Zelio Logic SR2A101BD tvrtke Schneider Electric predstavlja učinkovito i ekonomično rješenje za automatizaciju u manjim sustavima. Ovaj pametni relej dizajniran je za jednostavno upravljanje jednostavnim procesima zahvaljujući intuitivnom programiranju i mogućnosti dijagnostike. Idealan je za primjene poput upravljanja rasvjetom, upravljanja pumpama, ventilacijom i automatizacijom manjih strojeva.

S napajanjem od 24 V istosmjerne struje, Zelio Logic SR2A101BD nudi 10 ulaza/izlaza, što omogućuje upravljanje s više uređaja istovremeno. Priključci se ostvaruju putem vijčanih terminala, čime se osigurava brza i sigurna instalacija. Njegov kompaktan dizajn i mogućnost montaže na DIN šinu čine ga idealnim za ugradnju u električne ormare, štedeći prostor i olakšavajući organizaciju komponenti.

Jedna od najistaknutijih značajki je integrirani LCD zaslon koji omogućuje prikaz u stvarnom vremenu stanja ulaza i izlaza te olakšava dijagnostiku mogućih kvarova. Osim toga, Zelio Logic opremljen je navigacijskim tipkama koje pojednostavljuju interakciju s uređajem, čineći programiranje i nadzor dostupnim čak i korisnicima bez iskustva u upravljačkim sustavima.

Ključne značajke:

• Napajanje: 24 V DC (raspon od 19,2 do 30 V)
• Ulazi/izlazi: 10 digitalnih ulaza/izlaza
• LCD zaslon: Prikaz u stvarnom vremenu i dijagnostika

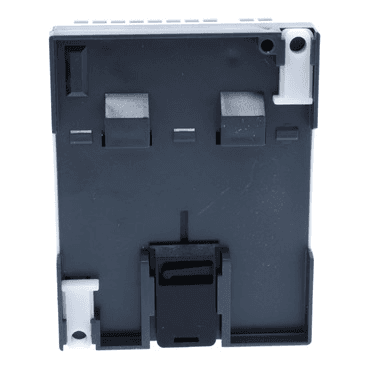

• Montaža na DIN šinu: Kompaktan dizajn za učinkovitu integraciju
• Intuitivno programiranje: Jednostavno za neiskusne korisnike

Ovaj relej podržava do 240 programskih linija, što omogućuje izradu upravljačkih shema niske do srednje složenosti. Programiranje se vrši u ladder (ljestvičastom) jeziku, što ga čini fleksibilnim alatom za razne upravljačke primjene. Vrijeme ciklusa releja varira između 6 i 90 ms, što osigurava odgovarajuće performanse u većini automatizacijskih aplikacija.

Ključni tehnički podaci:

• Struja napajanja: 100 mA (bez proširenja)
• Potrošnja energije: 3 W
• Mehanička izdržljivost: 10 milijuna ciklusa za relejne izlaze
• Električna izdržljivost: 500.000 ciklusa (na AC i DC, ovisno o naponu i struji)
• Preklopna sposobnost relejnih izlaza:
  • 24 do 250 V AC
  • 5 do 30 V DC
  • Toplinska izlazna struja od 8 A za 4 relejna izlaza
• Otpornost na prenapone (Uimp): 4 kV prema IEC 60947-1
• Frekvencija: 50/60 Hz
• Vrijeme odziva relejnih izlaza:
  • 10 ms iz stanja 0 u 1
  • 5 ms iz stanja 1 u 0

Zelio Logic SR2A101BD dizajniran je za rad u zahtjevnim uvjetima, s radnim temperaturnim rasponom od -25 °C do 55 °C i izvrsnom mehaničkom i električnom izdržljivošću. Također, zaštita od obrnutog polariteta štiti uređaj u slučaju pogreške pri instalaciji, povećavajući pouzdanost uređaja.

Priključci:

• Vrsta terminala: Vijčani terminali
• Kapacitet ožičenja:
  • Puni vodič: 1 x 0,2 mm² do 2,5 mm²
  • Fleksibilni vodič s završetkom: 1 x 0,25 mm² do 2,5 mm²
  • Dva vodiča: 2 x 0,25 mm² do 0,75 mm²
• Moment zatezanja: 0,5 N.m
• Kompatibilnost: Kompatibilan s razdjelnim blokovima i češljevima (gornja ili donja montaža)

Dodatne prednosti:

• Jednostavno programiranje: Relej je dizajniran za jednostavno programiranje putem jasnog korisničkog sučelja, idealno za korisnike bez naprednog znanja iz automatizacije.
• Dijagnostika na zaslonu: Integrirani LCD zaslon omogućuje ne samo prikaz parametara sustava, već i dijagnostiku kvarova, što značajno smanjuje vrijeme zastoja i održavanja.
• Visoka izdržljivost: S mehaničkom izdržljivošću od 10 milijuna ciklusa i električnom izdržljivošću od 500.000 ciklusa, programabilni relej Zelio Logic pouzdan je izbor za industrijske upravljačke primjene.

Zelio Logic SR2A101BD također nudi robusnu zaštitu od prenapona do 4 kV, što ga čini prikladnim za industrijska i komercijalna okruženja. Raspon digitalnih ulaza i izlaza omogućuje prilagodbu raznim potrebama, dok kompaktan dizajn i jednostavna instalacija čine ovo rješenje svestranim za automatizaciju u malim i srednjim postrojenjima.

Ovaj uređaj ne samo da jamči kontinuitet i pouzdanost sustava, već je i isplativa opcija, što ga čini idealnim rješenjem za one koji žele unaprijediti učinkovitost i kontrolu svojih procesa bez komplikacija.

Zaključno, kompaktni programabilni relej Zelio Logic SR2A101BD tvrtke Schneider Electric je svestran i pouzdan upravljački alat, idealan za širok raspon automatizacijskih primjena. S jednostavnim programiranjem, robusnim dizajnom i izdržljivošću, ovo je rješenje koje optimizira kontrolu i sigurnost u malim i srednjim instalacijama.
