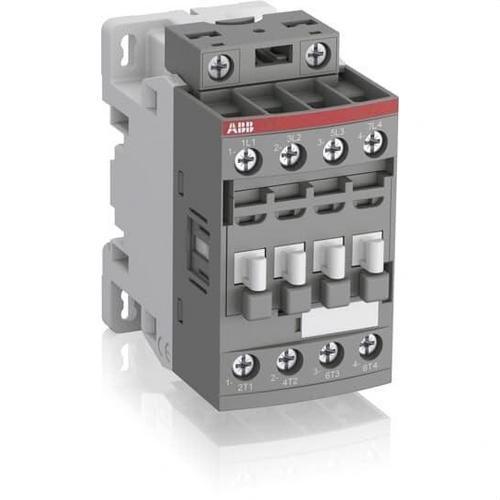

Kontaktor AF16-40-00-11 24-60V50/60HZ 20-60VDC

Kontaktor AF16-40-00-11 tvrtke ABB (ref. 1SBL177201R1100) je četveropolni sklopni uređaj dizajniran za preklapanje opterećenja na izmjeničnu struju, posebno u industrijskim i automatizacijskim aplikacijama. Dio je ABB-ove serije AF kontaktora, poznate po svojoj pouzdanosti, robusnom dizajnu i kompatibilnosti s širokim rasponom upravljačkih napona.

Ovaj model se ističe multinaponskom zavojnicom koja podržava upravljačke napone od 24-60 V AC (50/60 Hz) i 20-60 V DC. Zahvaljujući ovoj tehnologiji, kontaktor je prikladan za razne primjene, pojednostavljuje skladištenje i povećava fleksibilnost pri dizajnu električnih sustava.

Ima 4 glavna normalno otvorena (NO) kontakta, bez integriranih pomoćnih kontakata, te je optimiziran za aplikacije preklapanja napajanja. Njegova nazivna radna struja iznosi 30 A u kategoriji AC-1 i 18 A u kategoriji AC-3 na 400 V, s prekidačkom snagom do 7,5 kW u AC-3. Tip priključka za strujni krug je putem navojnih terminala, što jamči čvrstu i sigurnu vezu.

Ovaj kontaktor je kompaktnih dimenzija, što olakšava ugradnju u električne ormare s ograničenim prostorom. Dimenzije su 45 mm širine, 77 mm dubine i 86 mm visine, s ukupnom težinom od 0,27 kg. Format je idealan za pojedinačnu montažu ili integraciju u modularna rješenja i automatizacijske sustave.

Kao dio ABB ekosustava, model AF16-40-00 lako se može kombinirati s relejima za preopterećenje, pomoćnim blokovima ili zaštitnim modulima, prilagođavajući se različitim industrijskim okruženjima. Njegov robusni dizajn i ABB standardi proizvodnje osiguravaju dug vijek trajanja, nisko održavanje i visoku operativnu pouzdanost.

Glavne tehničke karakteristike

• Tip: Sklopni kontaktor AF16-40-00-11
• ABB referenca: 1SBL177201R1100
• Broj polova: 4P
• Glavni kontakti: 4 NO · Pomoćni kontakti: 0
• Nazivna struja: 30 A (AC-1) / 18 A (AC-3)
• Nazivna snaga u AC-3 (400 V): do 7,5 kW
• Tip zavojnice: multinaponska 24-60 V AC / 20-60 V DC
• Priključak: navojni terminali
• Dimenzije: 45 × 77 × 86 mm · Težina: 0,27 kg

ABB AF16-40-00-11 kontaktor je učinkovito i svestrano rješenje za profesionalce koji zahtijevaju sigurno preklapanje trofaznih opterećenja, visoku kompatibilnost napona i kompaktan, pouzdan te lako integriran format.
