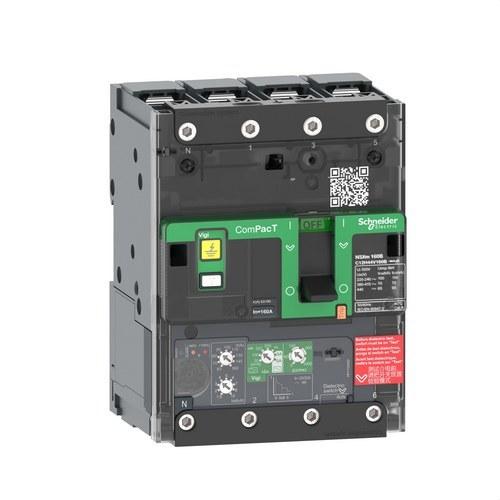

Automatski prekidač ComPacT NSXm100N 50kA AC 4P 50A Micrologic 4.1 SABIRNICA

Automatski prekidač ComPacT NSXm100N tvrtke Schneider Electric (referenca C11N44V050B) predstavlja kompaktno i učinkovito rješenje za zaštitu električnih instalacija od preopterećenja i kratkih spojeva. Ovaj četveropolni prekidač posebno je dizajniran za optimizaciju prostora i prekidne moći, osiguravajući pouzdanu i sigurnu zaštitu u industrijskim i komercijalnim primjenama.

S prekidnom moći od 50 kA na 415 V AC, ComPacT NSXm100N je opremljen za upravljanje visokim strujama kvara, što ga čini idealnim izborom za elektrodistribucijske sustave s visokim zahtjevima zaštite. Također, radi s nazivnom strujom od 50 A na 40 °C, osiguravajući dovoljnu snagu za primjene srednje snage.

Ovaj model dolazi s upravljačkom jedinicom Micrologic 4.1, koja omogućuje upravljanje zaštitnim funkcijama od preopterećenja, kratkog spoja i zemljospoja pomoću LSoIR tehnologije (ograničenje preopterećenja i brzo isključenje), čime se povećava sigurnost i učinkovitost zaštite instalacija. Elektroničko upravljanje isključenjem omogućuje veću preciznost i kontrolu zaštitnih funkcija.

Ključni tehnički podaci:

• Broj polova: 4P
• Nazivna struja: 50 A na 40 °C
• Nazivni radni napon: 440 V AC na 50/60 Hz
• Maksimalna prekidna moć:
  • 50 kA na 380-415 V AC
  • 90 kA na 220-240 V AC
  • 10 kA na 660-690 V AC
• Dimenzije: 108 mm (širina) x 144 mm (visina) x 80 mm (dubina)

Jedna od glavnih inovacija ovog automatskog prekidača je tehnologija priključaka Everlink, koja osigurava dugotrajnost električnih spojeva, sprječavajući njihovo popuštanje tijekom vremena i omogućujući sigurnu i stabilnu instalaciju. Ova tehnologija posebno je korisna u primjenama gdje vibracije i promjene temperature mogu utjecati na stabilnost spojeva.

Osim toga, ComPacT NSXm100N omogućuje montažu i na DIN šinu i na ploču, što pruža veliku fleksibilnost pri instalaciji. Pomoćni kontakti s oprugom vidljivi su izvana, što olakšava održavanje i nadzor uređaja bez potrebe za rastavljanjem.

Ključne prednosti:

• Visoka prekidna moć: S do 50 kA prekidne moći na mrežama od 380-415 V AC, ovaj prekidač je prikladan za sustave koji zahtijevaju robusnu zaštitu od kratkih spojeva.
• Everlink tehnologija: Osigurava dugotrajne i sigurne električne spojeve, minimizirajući mogućnost popuštanja tijekom vremena.
• Fleksibilna instalacija: Može se montirati na ploču ili DIN šinu, što olakšava integraciju u upravljačke ormare.

Nadalje, njegova kompaktna veličina čini ga jednim od najmanjih automatskih prekidača na tržištu, s dimenzijama od samo 108 mm širine i 144 mm visine, optimizirajući prostor u električnim ormarima. Unatoč malim dimenzijama, pruža maksimalnu zaštitu bez kompromisa u performansama.

Usklađenost s normama:

Ovaj automatski prekidač udovoljava glavnim međunarodnim standardima, uključujući IEC 60947, što jamči da je dizajniran i testiran prema najvišim sigurnosnim i izvedbenim standardima. Također je usklađen s pomorskim specifikacijama, što ga čini pogodnim za upotrebu u offshore aplikacijama ili okruženjima izloženim ekstremnim uvjetima.

Preporučene primjene:

• Elektrodistribucijski sustavi u industrijskim i komercijalnim okruženjima.
• Pomorske instalacije i zahtjevne primjene.
• Zaštita od preopterećenja, kratkog spoja i zemljospoja.

ComPacT NSXm100N također je dizajniran za rad u mrežama izmjenične struje (AC) s frekvencijom od 50/60 Hz, što ga čini prikladnim za širok raspon primjena. Ručno upravljanje putem ručice i fiksni dizajn omogućuju jednostavno rukovanje i brzu instalaciju.
