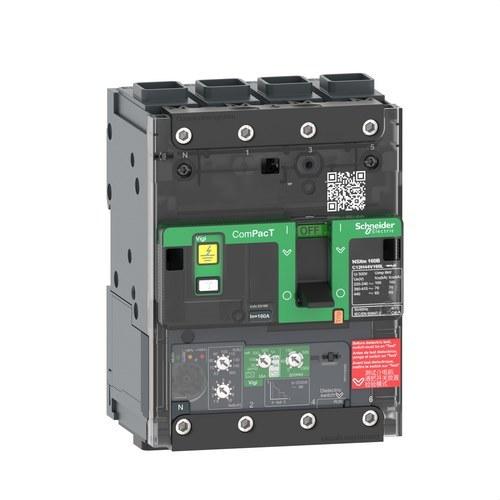

Automatski prekidač ComPacT NSXm100F 36kA AC 4P 25A Micrologic 4.1 ELINK

Automatski prekidač ComPacT NSXm100F tvrtke Schneider Electric (referenca C11F44V025L) predstavlja kompaktno i učinkovito rješenje za zaštitu električnih instalacija od preopterećenja, kratkih spojeva i curenja struje na zemlju. Ovaj četveropolni prekidač s kapacitetom od 25 A dizajniran je za optimalne performanse u širokom rasponu industrijskih i komercijalnih primjena, a jedan je od najmanjih modela na tržištu koji uključuje značajne inovacije za poboljšanje sigurnosti i jednostavnosti ugradnje.

S prekidnom sposobnošću od 36 kA pri 415 V AC, ComPacT NSXm100F spreman je za upravljanje visokim strujama kvara, osiguravajući pouzdanu i sigurnu zaštitu u električnim distribucijskim mrežama. Radi na nazivnoj struji od 25 A pri 40 °C i radnom naponu od 440 V AC, što ga čini prikladnim izborom za primjene koje zahtijevaju srednju razinu zaštite i sigurnosti.

Ovaj model opremljen je elektroničkom upravljačkom jedinicom Micrologic 4.1, koja uključuje napredne funkcije podesive zaštite od curenja na zemlju, preopterećenja i kratkog spoja, osiguravajući brzu i preciznu reakciju u kritičnim situacijama. LSoIR tehnologija omogućuje optimalnu kontrolu električnih kvarova, pružajući potpunu zaštitu sustava i njegovih komponenti.

Ključni tehnički podaci:

• Broj polova: 4P
• Nazivna struja: 25 A pri 40 °C
• Nazivni radni napon: 440 V AC pri 50/60 Hz
• Maksimalna prekidna sposobnost:
  • 85 kA pri 220-240 V AC
  • 36 kA pri 380-415 V AC
  • 35 kA pri 440 V AC
  • 10 kA pri 525 V AC
• Dimenzije: 108 mm (širina) x 144 mm (visina) x 80 mm (dubina)

Jedna od najvažnijih inovacija ComPacT NSXm100F je Everlink tehnologija, koja jamči dugotrajne i sigurne električne spojeve, sprječavajući njihovo popuštanje tijekom vremena zbog vibracija ili promjena temperature. Ova tehnologija je ključna u industrijskim okruženjima gdje je stabilnost spojeva presudna za ispravan rad sustava.

Kompaktni dizajn ovog prekidača, uz mogućnost montaže na DIN šinu ili ploču, omogućuje fleksibilnu i učinkovitu instalaciju, štedeći do 40% prostora u električnim ormarima. Također, proces instalacije i ožičenja je optimiziran, smanjujući vrijeme montaže do 40%, što je posebno korisno za instalatere i proizvođače razvodnih ormara koji žele maksimizirati učinkovitost svojih projekata.

Ključne prednosti:

• Kompaktan dizajn: S malim dimenzijama, ovaj automatski prekidač optimizira prostor u električnim ormarima bez kompromisa u performansama ili sigurnosti.
• Napredna zaštita: Upravljačka jedinica Micrologic 4.1 nudi podesivu zaštitu od preopterećenja, kratkog spoja i curenja na zemlju, osiguravajući veću sigurnost rada sustava.
• Everlink tehnologija: Osigurava stabilne i dugotrajne spojeve, minimizirajući rizik od popuštanja i kvarova u električnom sustavu.

Ovaj automatski prekidač dio je EcoStruxure Power arhitekture tvrtke Schneider Electric, što omogućuje potpunu integraciju u napredne sustave za upravljanje energijom. Korištenjem softvera EcoStruxure Customer Lifecycle, korisnici mogu jednostavno odabrati, konfigurirati i pustiti prekidač u rad, optimizirajući performanse sustava i osiguravajući veću operativnu sigurnost.

Usklađenost s normama:

ComPacT NSXm100F udovoljava glavnim međunarodnim standardima kao što su IEC 60947, CCC i EAC, što jamči da je dizajniran i testiran prema najvišim sigurnosnim i kvalitativnim standardima. Također je u skladu s pomorskim specifikacijama, što ga čini prikladnim za primjene na moru ili u zahtjevnim radnim uvjetima.

Preporučene primjene:

• Zaštita sustava električne distribucije u industrijskim i komercijalnim okruženjima.
• Primjene gdje je prostor ograničen i potrebna je robusna zaštita od preopterećenja i kratkog spoja.
• Instalacije koje zahtijevaju pouzdanu zaštitu od curenja na zemlju, osobito u okruženjima s visokim sigurnosnim zahtjevima.
