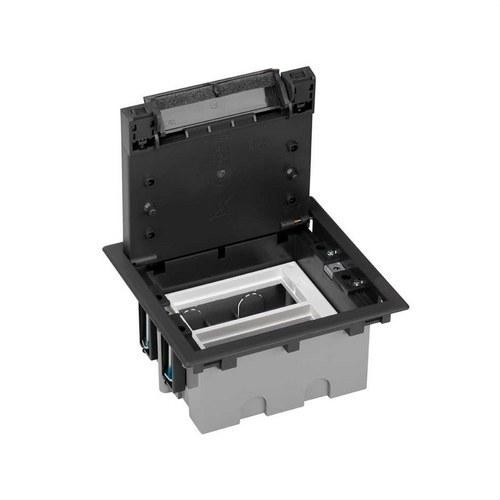

Podesiva podna kutija za 4 elementa za ugradnju u podnu oblogu grafit Simon 500 Cima

Podesiva podna kutija za 4 elementa iz serije Simon 500 Cima profesionalno je rješenje dizajnirano za integraciju električnih, glasovnih, podatkovnih i multimedijskih priključaka izravno u pod. Njena robusna i funkcionalna konstrukcija omogućuje dostupne priključne točke bez narušavanja estetike i sigurnosti instalacije.

Ovo rješenje posebno je korisno u prostorima gdje se kabelska infrastruktura vodi kroz pod, poput ureda, učionica, knjižnica, muzeja, hotela ili radnih prostora. Zahvaljujući podesivom dizajnu i strukturnoj otpornosti, omogućuje diskretne i sigurne instalacije koje olakšavaju pristup priključcima kad god je to potrebno.

Kutija pripada liniji Simon 500 Cima, seriji poznatoj po kvaliteti, pouzdanosti i kompatibilnosti sa strukturiranim kabelskim instalacijama. Predviđena je za smještaj do 4 elementa i kompatibilna je s mehanizmima Simon 500 Cima te, uz odgovarajuće adaptere, s mehanizmima serija Simon 27 Play i Simon K45.

Izrađena je od visokootpornog plastičnog materijala s završnom obradom u boji grafit (RAL 7021). Kutija je prošla brojne testove kako bi zadovoljila najzahtjevnije međunarodne standarde. Njena konstrukcija podnosi velika opterećenja do 1400 kg, što je čini prikladnom za prometne zone.

Osim toga, uključuje zaštitu od prašine i sitnih predmeta pomoću zaštitne pjene, što doprinosi očuvanju instalacije i produljuje vijek trajanja ugrađenih mehanizama.

Glavne značajke:

• Serija: Simon 500 Cima
• Tip proizvoda: Podesiva podna kutija
• Kapacitet: 4 elementa
• Kompatibilnost: Mehanizmi Simon 500 Cima i Simon 27 Play / Simon K45 uz adaptere
• Završna obrada: Grafit
• RAL boja: 7021
• Materijal: Visokootporna plastika
• Dimenzije: 171 x 187 x 76 mm
• Dubina: 76 mm
• Podesiva dubina: od 76 mm do 100 mm
• Dimenzija otvora za ugradnju: 170 x 155 mm
• Dimenzije preklopnog poklopca: 145 x 161 x 15 mm
• Dimenzije ugradbene ladice: 220 x 172,2 mm
• Povišenje okvira iznad razine poda: 3,2 mm
• Unutarnji slobodni prostor s maksimalnim podešavanjem: 38 mm
• Unutarnji slobodni prostor s minimalnim podešavanjem: 13 mm

Tehničke karakteristike:

• Klasifikacija udarca: IK08
• Stupanj zaštite: IP4X
• Otpornost na toplinu: do +125 ºC (IEC 60695-10-2)
• Maksimalna radna temperatura: +90 ºC
• Raspon temperature pri ugradnji: -5 ºC do +60 ºC
• Otpornost izolacije: >5 MΩ na 500 V
• Dielektrična čvrstoća: 2000 V na 50 Hz tijekom 1 minute bez proboja ili konture
• Gašenje: +850 ºC / 30 sekundi (GWFI prema IEC 60695-2-11)
• Maksimalno opterećenje: 1400 kg

Konfiguracija i ulazi za kabele:

• 8 bočnih ulaza za kabliranje
• 4 rupe za stezaljke
• 4 unaprijed izbušene rupe Ø20 mm
• 4 unaprijed izbušene rupe Ø26 mm
• Uključen metalni pregradni zid za osiguranje elektromagnetske otpornosti kod VDM kabliranja

Sadržaj pakiranja:

• Podna kutija
• Metalni pregradni zid
• Kabel za uzemljenje
• Vijci
• Upute za instalaciju

Instalacija:

• Posebno dizajnirana za ugradnju u podne obloge
• Pogodna i za ugradnju u tehnički pod
• Fiksiranje pomoću stezaljki na podnu posudu
• Doseg stezaljki: između 14 i 54 mm
• Smjer ugradnje: vodoravno ili okomito
• Poklopac s 2 položaja otvaranja

Napomene:

• Za dovršetak instalacije potrebno je kombinirati s plastičnom posudom referenca 52052102-035.
• Opcionalno se može koristiti ukrasni poklopac za poravnanje referenca 52053102-038 kada se ne ugrađuje isti podni premaz.

Održavanje:

• Čistiti mekom i suhom krpom.
• Ne koristiti abrazivna sredstva ni čistače koji sadrže klor.

Podne kutije iz serije Simon 500 Cima dizajnirane su za diskretna i učinkovita rješenja u modernim instalacijama gdje je povezivost ključna. Njihova robusnost, nosivost i svestranost čine ih idealnim izborom za profesionalne projekte.

Vrlo praktično rješenje kada je potrebno dovesti priključke u središte prostorije bez vidljivih kanala, održavajući prostor čistim, urednim i potpuno funkcionalnim.
