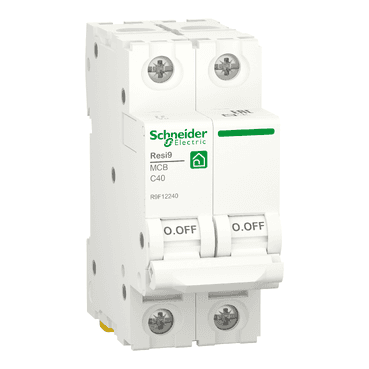

Magnetotermički prekidač Resi9 2P 40 A 6000 A 230 V

Automatski prekidač Resi9 2P 40A tvrtke Schneider Electric, referenca R9F12240, pouzdan je uređaj za električnu zaštitu, dizajniran za osiguranje zaštite pojedinačnih i zajedničkih kućnih električnih instalacija. Ovaj minijaturni automatski prekidač (MCB) učinkovito kombinira zaštitu od kratkog spoja i preopterećenja, pružajući potpuno i sigurno rješenje za električne krugove u stambenim objektima i manjim zgradama.

Prekidač Resi9 opremljen je s 2 zaštićena pola i ima nazivnu struju od 40A, što ga čini idealnim izborom za srednje velike krugove. Njegova sposobnost prekidanja kratkog spoja doseže 6000A pri 400VAC, što jamči sigurnost instalacije u slučaju ozbiljnih kvarova. Ova razina zaštite udovoljava zahtjevima međunarodne norme EN/IEC 60898-1, osiguravajući da prekidač izdrži i preopterećenja i neočekivane strujne udare.

Tehnologija okidanja prekidača je termo-magnetska, što mu omogućuje brzu reakciju na promjene struje. C krivulja okidanja najčešće se koristi u stambenim aplikacijama, što ga čini prikladnim za zaštitu osjetljivih uređaja od prolaznih preopterećenja ili kratkih spojeva.

Tehničke karakteristike:

• Nazivna struja [In]: 40A
• Broj polova: 2P
• Sposobnost prekidanja: 6000A Icn pri 400V AC 50/60Hz prema EN/IEC 60898-1
• Nazivni radni napon [Ue]: 400V AC
• Nazivni izolacijski napon [Ui]: 440V AC
• Mrežna frekvencija: 50/60Hz
• Otpornost na naponske udare: 4kV
• Krivulja okidanja: C
• Tehnologija okidanja: Termo-magnetska
• Sposobnost povezivanja: Tunelski terminali za krute vodiče do 35 mm² i fleksibilne vodiče do 25 mm²
• Duljina ogoljenog vodiča: 14 mm
• Moment zatezanja: 3,5 N.m

Dimenzije i montaža:

• Visina: 81 mm
• Širina: 36 mm
• Dubina: 72 mm
• Ugradbena dubina: 44 mm
• Težina proizvoda: 240 g
• Montaža: Na DIN šinu, što omogućuje modularnu i učinkovitu instalaciju u kućnim razvodnim ormarima
• 9 mm koraci: 4

Ovaj automatski prekidač kompatibilan je sa standardnom instalacijom na DIN šinu, što ga čini pogodnim za integraciju u modularne razvodne ormare. Kompaktan dizajn ovog modela, sa širinom od 4 koraka po 9 mm, omogućuje jednostavnu ugradnju čak i u ograničenim prostorima.

Izdržljivost:

Resi9 2P 40A dizajniran je za izuzetnu izdržljivost, s mehaničkom izdržljivošću do 20.000 ciklusa i električnom izdržljivošću do 10.000 ciklusa. To osigurava pouzdan rad prekidača tijekom vremena, čak i u aplikacijama koje zahtijevaju česte operacije.

Sigurnost i zaštita:

Ovaj automatski prekidač nudi visoku razinu zaštite za električne krugove, bez potrebe za dodatnom zaštitom od curenja na zemlju. Uređaj pruža jasnu indikaciju uključenosti i isključenosti putem ručice za upravljanje i ima stupanj zaštite IP20 na terminalima i IP40 kada je ugrađen u modularni ormar, što jamči veću sigurnost instalacije.

Dodatne prednosti:

• Jednostavna instalacija i održavanje: Zahvaljujući modularnom dizajnu i montaži na DIN šinu, prekidač se može lako instalirati ili demontirati, što omogućuje brze i učinkovite prilagodbe u instalaciji.
• Otpornost na ekstremne uvjete: Prekidač može raditi u temperaturnom rasponu od -25°C do 60°C, što ga čini pogodnim za širok raspon okruženja.
• Pouzdanost: Sa sposobnošću prekidanja od 6000A i termo-magnetskom zaštitom, prekidač osigurava integritet električne instalacije čak i u slučaju ozbiljnih električnih kvarova.

Ovaj automatski prekidač Resi9 2P 40A tvrtke Schneider Electric robusno je i pouzdano rješenje za zaštitu električnih krugova u stambenim zgradama, osiguravajući kontinuitet usluge i sigurnost od preopterećenja i kratkih spojeva. Njegova jednostavna instalacija i izdržljiv dizajn čine ga idealnim izborom za svaku modernu električnu instalaciju.
