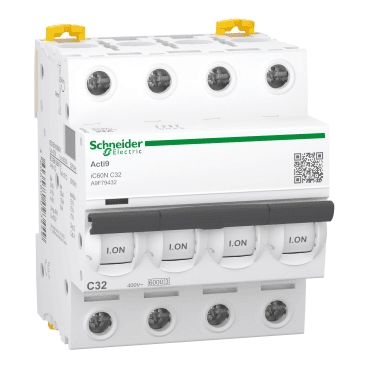

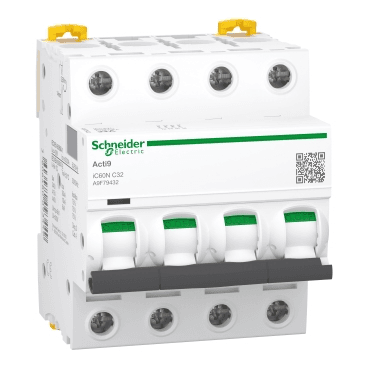

Magnetotermički prekidač IC60N 4P 32A Krivulja C 10kA

Mini automatski prekidač (MCB) Acti9 iC60N 4P 32 A tvrtke Schneider Electric je uređaj dizajniran za potpunu zaštitu od preopterećenja i kratkih spojeva u niskonaponskim električnim sustavima. Ovaj četveropolni automatski prekidač (sa svim zaštićenim polovima) optimiziran je za primjenu u instalacijama izmjenične (AC) i istosmjerne struje (DC), pružajući sigurnost i pouzdanost u opskrbi električnom energijom.

S nazivnom strujom od 32 A i karakteristikom isklapanja tipa C, Acti9 iC60N jamči brzu i učinkovitu reakciju na preopterećenja i kratke spojeve, štiteći ljude i uređaje priključene na mrežu. Ovaj prekidač je idealan za korištenje u stambenim, komercijalnim i lakim industrijskim okruženjima gdje je potrebna pouzdana i robusna zaštita.

Prekidač ima prekidnu moć od 6000 A na 400 V AC prema normi IEC/EN 60898-1, što osigurava njegovu učinkovitost u instalacijama sa srednjim razinama kratkospojne struje. Osim toga, ovaj uređaj može raditi s prekidnom moći od 10 kA na 230/400 V AC i do 20 kA na 230 V AC, što ga čini prikladnim za zaštitu krugova u zahtjevnijim aplikacijama.

Ključne značajke:

• Nazivna struja: 32 A
• Karakteristika isklapanja: Tip C (srednji odziv)
• Prekidna moć: 6000 A na 400 V AC prema IEC/EN 60898-1
• Zaštita: Kratki spojevi i preopterećenja u AC i DC sustavima

Acti9 iC60N prekidač ima niz naprednih značajki koje olakšavaju instalaciju i održavanje. Visitrip indikator, ekskluzivan za Schneider Electric, omogućuje brzo prepoznavanje kruga koji je uzrokovao isklapanje prekidača, čime se znatno smanjuje vrijeme dijagnostike i intervencije. Također, Visisafe zelena traka jamči fizičko odvajanje kontakata, što omogućuje sigurno održavanje nizvodno od prekidača.

Kompaktni dizajn ovog prekidača omogućuje ugradnju na standardne DIN šine, što čini integraciju u modularne razvodne ormare brzom i jednostavnom. Osim toga, ima jednostavne priključne terminale na vrhu i dnu, koji prihvaćaju krute vodiče do 35 mm² i fleksibilne vodiče do 25 mm², nudeći fleksibilnost u dizajnu električnog sustava.

Ključni tehnički podaci:

• Nazivni izolacijski napon (Ui): 500 V AC
• Otpornost na udarne napone (Uimp): 6 kV
• Radna frekvencija: 50/60 Hz
• Klasa ograničenja: Klasa 3 prema IEC/EN 60898-1
• Mehanička izdržljivost: 20.000 ciklusa
• Električna izdržljivost: 10.000 ciklusa
• Dimenzije: 72 mm širina, 85 mm visina, 78,5 mm dubina
• Masa: 0,5 kg

Dodatne značajke:

• Robusna zaštita: Acti9 iC60N je dizajniran za učinkovitu zaštitu u AC i DC mrežama, s mogućnošću prekida visokih struja u kritičnim aplikacijama.
• Pouzdanost pri održavanju: Zahvaljujući Visisafe traci, korisnici mogu biti sigurni da su kontakti fizički odvojeni, što povećava sigurnost tijekom održavanja.
• Modularni dizajn: Ugradnja na DIN šinu olakšava integraciju u bilo koji razvodni ormar, što ga čini fleksibilnim i svestranim rješenjem za širok raspon primjena.

Tipične primjene:

Ovaj automatski prekidač idealan je za korištenje u instalacijama gdje je potrebna robusna i pouzdana zaštita od kratkih spojeva i preopterećenja. Njegove primjene uključuju sustave električne distribucije u stambenim i komercijalnim zgradama, manjim industrijama te svim instalacijama koje koriste i izmjeničnu i istosmjernu struju. Također, mogućnost integracije u modularne ormare i kompatibilnost s razdjelnim blokovima i sabirnicama tipa češalj čine ga fleksibilnim rješenjem za različite konfiguracije instalacija.

Mini automatski prekidač Acti9 iC60N 4P 32 A tvrtke Schneider Electric izuzetno je pouzdano rješenje za zaštitu električnih krugova od preopterećenja i kratkih spojeva. S prekidnom moći do 6000 A i naprednim značajkama poput Visitrip indikatora i Visisafe trake, ovaj uređaj jamči sigurnost i pouzdanost u električnim instalacijama, olakšavajući instalaciju i održavanje.
