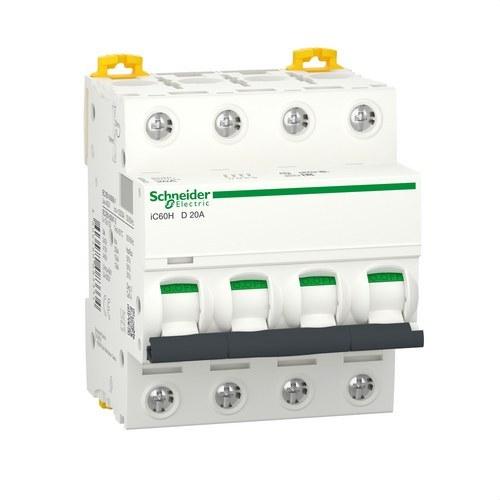

Magnetotermički prekidač IC60H 4P 20A Krivulja D

Tehnički opis

Schneider Electric Acti9 iC60H magnetotermalni prekidač s 4 pola, 20 A i D karakteristikom. Namijenjen je zaštiti strujnih krugova s visokim udarnim strujama, uz visoku prekidnu moć u modularnom formatu.

Primjene i prednosti

Posebno je prikladan za vodove s induktivnim opterećenjima ili zahtjevnim pokretanjima, kao što su motori, transformatori ili oprema s vršnim strujama pri uključivanju.

Tehničke karakteristike

• Serija: Acti9 iC60H.
• Broj polova: 4P, s 4 zaštićena pola.
• Nazivna struja: 20 A.
• Karakteristika okidanja: D.
• Prekidna moć: 10 kA prema IEC 60898-1 i 15 kA prema IEC 60947-2.
• Prekidna moć do 30 kA pri 220-240 V AC prema EN/IEC 60947-2.
• Izolacijski napon Ui: 500 V AC.
• Otpornost na impulse Uimp: 6 kV.
• Klasa ograničenja: 3.
• Indikator položaja kontakta i lokalna signalizacija okidanja.

Ugradnja

Karakteristika D treba se odabrati samo kada instalacija i uzvodna zaštita omogućuju potrebnu struju okidanja.
