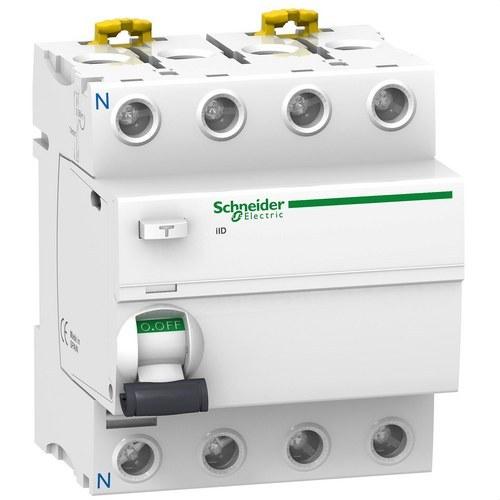

Diferencijalni sklop Acti9 iID 4P 100A 300mA AC

Schneider Electric Acti9 iID 4P 100A 300mA AC diferencijalni sklopka je napredno i pouzdano rješenje za zaštitu kućnih i industrijskih instalacija. Ovaj visokokvalitetni uređaj, dizajniran za automatsko isključivanje u slučaju curenja struje na zemlju, štiti od električnog udara i rizika od požara, pružajući veću sigurnost u svakodnevnoj upotrebi.

Ovaj model s 4 pola (4P), nazivnom strujom od 100 A i osjetljivošću od 300 mA, idealan je za ugradnju u mreže izmjenične struje (AC). Njegova AC klasa zaštite čini ga pravim izborom za zaštitu od curenja na zemlju u električnim instalacijama koje rade između 380 V AC i 415 V AC, s frekvencijom od 50 ili 60 Hz. Također, posjeduje tehnologiju okidanja na rezidualnu struju neovisnu o naponu, što osigurava njegovu učinkovitost u raznim mrežnim uvjetima.

Tehničke karakteristike:

• Nominalna struja (In): 100 A
• Osjetljivost na curenje na zemlju: 300 mA
• Nominalna prekidna sposobnost: 1500 A
• Uvjetna struja kratkog spoja: 10 kA
• Električna izdržljivost: Do 10.000 ciklusa
• Mehanička izdržljivost: Do 20.000 ciklusa
• Nominalni izolacijski napon (Ui): 500 V AC
• Otpornost na udarne napone (Uimp): 6 kV

Jedna od najistaknutijih značajki ovog diferencijalnog sklopke je sustav indikatora Visitrip i VisiSafe. Prvi, putem mehaničkog indikatora na prednjoj strani uređaja, omogućuje brzo prepoznavanje koji je sklopka isključila zbog kvara, smanjujući vrijeme intervencije i popravka. Indikator VisiSafe potvrđuje potpuno otvaranje polova, osiguravajući sigurno održavanje u dijelovima instalacije nizvodno.

Ovaj diferencijalni sklopka izrađen je u bijeloj boji (RAL9003), a njegove kompaktne dimenzije (72 mm širine, 91 mm visine i 73,5 mm dubine) čine ga pogodnim za ugradnju u električne ormare putem DIN šine. Također, modularni dizajn omogućuje jednostavnu integraciju u postojeće električne sustave, zauzimajući prostor od 8 modula po 9 mm svaki.

Dodatne prednosti:

• Usklađenost s normama: U skladu s normom EN/IEC 61008-1, što jamči sigurnost i učinkovitost prema međunarodnim standardima.
• Stupanj zaštite: IP20 kada je na otvorenom, koji se povećava na IP40 kada je ugrađen unutar modularnog ormara, u skladu s normom IEC/EN 60529.
• Širok raspon temperatura: Radi na temperaturama od -5 °C do 60 °C, s proširenim rasponom skladištenja od -40 °C do 85 °C, što osigurava rad u ekstremnim uvjetima okoline.

Acti9 iID je također vrlo robustan, s mehaničkom izdržljivošću do 20.000 ciklusa i električnom izdržljivošću do 10.000 ciklusa, što jamči dugotrajnost i pouzdanost. Njegovi priključci prihvaćaju presjek vodiča do 35 mm² za krute i do 25 mm² za fleksibilne vodiče, s momentom zatezanja od 3,5 N.m, osiguravajući sigurnu i učinkovitu vezu.

Schneider Electric Acti9 iID 4P 100A 300mA izvrsna je opcija za one koji traže učinkovit, siguran i jednostavan za ugradnju diferencijalni sklopka. Sa svojom sposobnošću zaštite od kvarova na zemlju, u kombinaciji s indikatorima Visitrip i VisiSafe, olakšava održavanje i povećava električnu sigurnost u svim vrstama instalacija.
