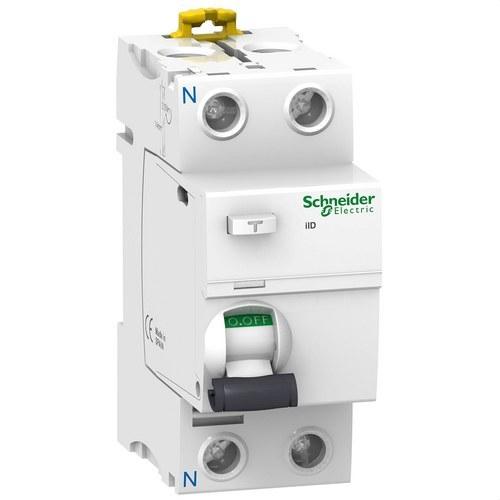

Diferencijalni prekidač RCCB-IID 2P 25A 30mA Klasa ASI

Modularni diferencijalni prekidač tipa RCCB s 2 pola i 25 A predstavlja napredno rješenje za zaštitu osoba i imovine od električnih udara, kako pri izravnom tako i pri neizravnom kontaktu, te dodatno štiti od rizika od požara. Ovaj model pripada seriji Acti9 iID40 tvrtke Schneider Electric i pouzdan je i robustan izbor za stambene i komercijalne instalacije.

Dizajniran u skladu s normama EN/IEC 61008-1 i IEC 61008-2-1, ovaj diferencijal nudi osjetljivost od 30 mA i trenutno djelovanje s klasom zaštite tipa A-SI, što omogućuje detekciju izmjeničnih i pulsirajućih istosmjernih struja curenja. Ugrađen je VisiTrip sustav, mehanički crveni indikator vidljiv na prednjoj strani uređaja koji omogućuje brzo lociranje neispravnog kruga nakon isklapanja, čime se smanjuje vrijeme intervencije i održavanja.

Također uključuje funkciju VisiSafe, koja pomoću zelene trake označava potpuno otvaranje polova, što omogućuje siguran rad na nizvodnim krugovima. Ova značajka značajno povećava sigurnost tijekom električnog održavanja, sprječavajući rizik od slučajnog kontakta s aktivnim dijelovima.

Prekidač ima prekidnu moć (Im/IΔm) od 1500 A i uvjetnu struju kratkog spoja (Inc/IΔc) od 10 kA. Mehanička i električna robusnost također su zajamčene s do 20.000 mehaničkih ciklusa i 15.000 električnih ciklusa, što mu osigurava dug vijek trajanja u zahtjevnim okruženjima.

Radi s radnim naponom (Ue) između 220 i 240 V AC, ima nazivni izolacijski napon Ui od 440 V AC i napon izdržljivosti na impulse Uimp od 6 kV. Frekvencija rada je 50 ili 60 Hz, a prikladan je i za istosmjerne mreže.

Instalacija je brza i jednostavna zahvaljujući unificiranom dizajnu priključaka i kompatibilnosti s Acti9 sigurnosnim bravama, što povećava sigurnost u zajedničkim ili servisiranim instalacijama. Prekidač se montira na DIN šinu, zauzima 4 modula širine 9 mm. Ima čist bijeli izgled (RAL 9003), dimenzije 36 mm širine, 91 mm visine i 73,5 mm dubine, te masu od samo 0,21 kg.

Što se tiče zaštite okoliša, ima stupanj zaštite IP20, koji postaje IP40 kada je ugrađen u modularni ormar. Nudi širok temperaturni raspon s radnom temperaturom od -25 °C do 60 °C i temperaturom skladištenja od -40 °C do 85 °C.

Sažetak tehničkih karakteristika

• Diferencijalni prekidač RCCB 2P, 25 A, klasa A-SI, 30 mA
• Zaštita od električnog udara pri izravnom i neizravnom kontaktu
• VisiTrip: prednji indikator kvara za brzu intervenciju
• VisiSafe: potvrđuje potpuno otvaranje polova
• Norme: EN/IEC 61008-1 i IEC 61008-2-1
• Prekidna moć 1500 A i uvjetna struja 10 kA
• Vijek trajanja: 20.000 mehaničkih / 15.000 električnih ciklusa
• Izolacijski napon: 440 V AC i izdržljivost na impulse 6 kV
• Montaža na DIN šinu, 4 modula (36 mm širine)
• Stupanj zaštite IP20/IP40 i kompatibilnost s Acti9 bravom

Ovaj uređaj je idealan za one koji traže naprednu električnu sigurnost, pouzdan rad i jednostavno održavanje u modernim instalacijama.
