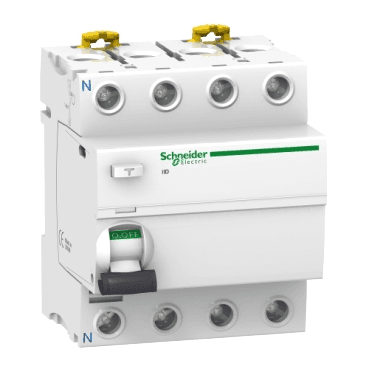

Diferencijalni prekidač iID 4P 40A 300mA A

Diferencijalni prekidač iID 4P 40A 300mA Tip A, referenca A9R24440 marke Schneider Electric, električni je zaštitni uređaj dizajniran za sprječavanje električnih udara i rizika od požara zbog zemljospoja. Ovaj diferencijalni prekidač (RCCB) s 4 pola prikladan je za širok raspon stambenih, komercijalnih i industrijskih primjena, gdje je ključno osigurati sigurnost ljudi i integritet električnih instalacija.

S nazivnom strujom od 40A i osjetljivošću od 300mA, ovaj diferencijal može automatski isključiti strujni krug pri detekciji curenja struje, učinkovito štiteći od opasnosti od električnog udara. Njegova zaštitna klasa tipa A omogućuje detekciju i izmjeničnih i pulsirajućih rezidualnih struja, što ga čini idealnim izborom za krugove koji napajaju elektroničke uređaje poput kućanskih aparata, rasvjete i druge opreme na istosmjernu struju koju kontroliraju frekventni pretvarači ili inverteri.

Glavne tehničke karakteristike:

• Nazivna struja [In]: 40 A
• Osjetljivost na curenje na zemlju: 300 mA
• Broj polova: 4P
• Klasa zaštite od curenja na zemlju: Tip A (štiti od izmjeničnih i pulsirajućih struja)
• Nazivni radni napon [Ue]: 380-415 V AC pri 50/60 Hz
• Nazivni izolacijski napon [Ui]: 500 V AC
• Radna frekvencija: 50/60 Hz

Diferencijalni prekidač iID opremljen je naprednim sigurnosnim značajkama, uključujući VisiTrip indikator koji omogućuje brzo prepoznavanje neispravnog kruga u slučaju okidanja uređaja, štedeći vrijeme i smanjujući potrebu za intervencijom. Također, VisiSafe prozor pruža jasnu vizualnu signalizaciju na ručki uređaja, prikazujući zelenu traku kada su polovi potpuno otvoreni, što omogućuje sigurno izvođenje održavanja nizvodno.

Sigurnost i zaštita:

Ovaj diferencijalni prekidač pruža učinkovitu zaštitu od električnog udara uslijed neizravnog kontakta i zemljospoja, automatski isključujući krug kada se detektira curenje struje iznad 300mA. To je ključno ne samo za zaštitu ljudi, već i za sprječavanje požara uzrokovanih curenjem struje u električnim instalacijama. Njegova nazivna prekidna sposobnost od 1500 A i uvjetna struja kratkog spoja od 10 kA osiguravaju robusnu zaštitu u slučaju preopterećenja ili kratkog spoja.

Izdržljivost i pouzdanost:

• Mehanička izdržljivost: Do 20.000 ciklusa
• Električna izdržljivost: Do 15.000 ciklusa u normalnim radnim uvjetima
• Otpornost na prenapone: Podnosi do 6 kV, štiteći od prolaznih prenapona uzrokovanih udarima munje ili smetnjama u električnoj mreži.

Instalacija:

Diferencijalni prekidač iID kompatibilan je s električnim sustavima za montažu na DIN šinu, što olakšava integraciju u modularne razvodne ormare. Sa širinom od 8 modula po 9 mm, ovaj diferencijal dizajniran je za zauzimanje minimalnog prostora u ormaru, omogućujući kompaktnu i organiziranu instalaciju. Priključci na terminalima omogućuju korištenje krutih vodiča do 35 mm² i fleksibilnih vodiča do 25 mm², s preporučenim momentom zatezanja od 3,5 N.m, čime se jamči čvrsta i pouzdana instalacija.

Dimenzije i dizajn:

• Visina: 91 mm
• Širina: 72 mm
• Dubina: 73,5 mm
• Masa: 0,37 kg
• Boja: Bijela (RAL 9003)

Dodatne prednosti:

• VisiTrip: Jasno označava kvar na krugu, olakšavajući identifikaciju i skraćujući vrijeme dijagnostike.
• VisiSafe: Zelena traka na ručki pruža jasnu vizualnu signalizaciju kako bi se osiguralo da je krug potpuno otvoren prije izvođenja radova na održavanju.
• Usklađenost s normama: Ovaj uređaj zadovoljava normu EN/IEC 61008-1, osiguravajući visoke standarde sigurnosti i performansi u električnim instalacijama.

Primjene:

Diferencijalni prekidač Acti9 iID 4P 40A 300mA Tip A idealan je za svaku električnu instalaciju gdje je potrebna zaštita od curenja na zemlju, kako u stambenim tako i u industrijskim okruženjima. Njegova sposobnost upravljanja izmjeničnim i pulsirajućim strujama čini ga prikladnim za zaštitu krugova koji napajaju osjetljivu elektroničku opremu.

Ovaj diferencijal Acti9 iID nudi pouzdanu i naprednu zaštitu za sigurnost električnih instalacija, a zahvaljujući vizualnim indikatorima i jednostavnoj instalaciji olakšava održavanje.
