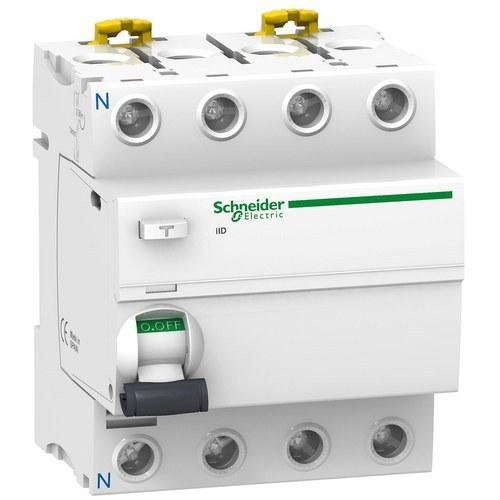

Diferencijalni prekidač Acti9 iID 4P 40A 30mA A-SI

Diferencijal Schneider Electric Acti9 iID 4P 40A 30mA A-SI (referenca A9R61440) je modularni zaštitni uređaj dizajniran za pouzdanu i učinkovitu zaštitu od električnog udara, kako pri izravnom tako i neizravnom kontaktu, te od rizika povezanih s kvarovima na uzemljenju, uključujući moguće požare. Ovaj diferencijalni prekidač ili sklopka zaostale struje (RCCB) ima nazivnu struju od 40 A i osjetljivost od 30 mA, što ga čini idealnim izborom za stambene i industrijske primjene koje zahtijevaju naprednu zaštitu.

Napredna zaštita:

Acti9 iID tvrtke Schneider Electric je diferencijalni prekidač tipa A-SI, koji nudi specifičnu zaštitu od curenja izmjenične struje (AC) i pulsirajuće istosmjerne struje (DC). To ga čini posebno učinkovitim za zaštitu ljudi i opreme u sustavima gdje se koriste uređaji s elektroničkim komponentama, poput računala ili naprednih kućanskih aparata.

Osim mogućnosti automatskog isključivanja kruga u slučaju otkrivanja kvara na uzemljenju, ovaj diferencijal pruža i zaštitu od požara uzrokovanih curenjem struje, osiguravajući sigurnost ljudi i objekata.

Visitrip i VisiSafe tehnologija indikacije:

Acti9 iID uključuje dva inovativna sustava indikacije za olakšavanje održavanja i sigurnosti instalacija:

1. Visitrip indikator: Jasno prikazuje koji je uređaj neispravan pomoću mehaničkog indikatora na prednjoj strani prekidača. Ovo značajno smanjuje vrijeme intervencije i lociranja kvara, omogućujući brži i učinkovitiji popravak.
2. VisiSafe indikator: Pruža vizualni signal potpunog otvaranja polova, jamčeći da je nizvodni krug potpuno izoliran za sigurno održavanje. Zelena traka na ručki osigurava operateru da je isključenje potpuno, pružajući dodatni sloj sigurnosti tijekom rada na električnom sustavu.

Ključne tehničke specifikacije:

• Broj polova: 4P, što ga čini prikladnim za trofazne sustave s neutralom, učinkovito štiteći sve polove.
• Nazivna struja ([In]): 40 A, dovoljno za širok raspon električnih primjena.
• Osjetljivost na curenje struje: 30 mA, što osigurava trenutno isključenje u slučaju malih curenja, štiteći ljude od električnog udara.
• Klasa zaštite od curenja struje: Tip A-SI (Super Imuniziran), što ga čini vrlo otpornim na nepotrebna isključenja uzrokovana fluktuacijama u mreži ili električnim smetnjama.
• Sposobnost otvaranja i zatvaranja pri kratkom spoju (Im/ΙΔm): 1500 A, osiguravajući učinkovito djelovanje u slučajevima preopterećenja ili kratkog spoja.
• Uvjetna nazivna struja kratkog spoja (Inc/ΙΔc): 10 kA, što ga čini prikladnim za sustave gdje mogu nastati visoki strujni udari u slučaju ozbiljnih kvarova.
• Radni napon: Između 380 V AC i 415 V AC, što jamči kompatibilnost s raznim električnim mrežama.
• Nazivni izolacijski napon (Ui): 500 V AC, što pruža veću otpornost i sigurnost u zahtjevnim električnim okruženjima.
• Nazivni impulsni izdržljivi napon (Uimp): 6 kV, omogućuje otpornost na naponske udare uzrokovane munjama ili drugim električnim smetnjama.

Izdržljivost i otpornost:

Diferencijalni prekidač Schneider Electric Acti9 iID dizajniran je za robusnost i dugotrajnost, s mehaničkom izdržljivošću do 20.000 ciklusa i električnom izdržljivošću do 15.000 ciklusa. To osigurava dugotrajan rad bez gubitka performansi, čak i u zahtjevnim primjenama. Također, ispunjava standard EN/IEC 61008-1, što jamči pouzdanost i sigurnost u širokom rasponu električnih okruženja.

Jednostavna instalacija:

Ovaj uređaj je dizajniran za brzu i jednostavnu montažu na DIN šinu, što ga čini kompatibilnim s najčešćim električnim ormarima u stambenim i komercijalnim instalacijama. Njegove kompaktne dimenzije, sa širinom od 72 mm, olakšavaju integraciju u električne panele bez zauzimanja previše prostora.

Zaštita i certifikacija:

Diferencijal Acti9 iID ima stupanj zaštite IP20, što osigurava zaštitu od slučajnog kontakta s vanjskim elementima. Nakon ugradnje u modularno kućište, zaštita se povećava na IP40, pružajući dodatnu sigurnost u zahtjevnijim okruženjima. Raspon radne temperature, od -25°C do 60°C, omogućuje korištenje u raznim klimatskim uvjetima.

Prednosti diferencijala Acti9 iID 4P 40A 30mA A-SI:

• Napredna zaštita od curenja struje: Učinkovito štiti od električnog udara, pružajući sigurnost ljudima i električnoj opremi.
• Visitrip i VisiSafe indikatori: Ovi inovativni sustavi olakšavaju identifikaciju kvarova i osiguravaju sigurno i učinkovito održavanje.
• Izdržljivost i otpornost: S visokom mehaničkom i električnom izdržljivošću, ovaj diferencijal je pouzdan izbor za dugotrajne primjene.
• Jednostavna montaža: Montaža na DIN šinu omogućuje brzu i sigurnu instalaciju u većinu električnih panela.

Zaključno, diferencijal Schneider Electric Acti9 iID 4P 40A 30mA A-SI je idealan izbor za instalacije koje zahtijevaju naprednu i pouzdanu zaštitu od curenja struje, nudeći inovativnu tehnologiju i jednostavnu instalaciju za sigurnost i učinkovitost u svakom električnom okruženju.
