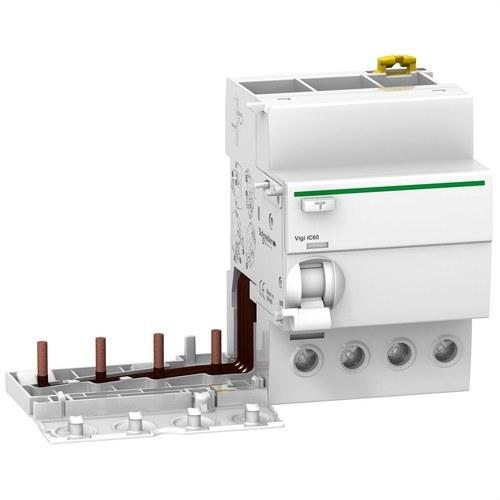

Diferencijalni blok Vigi iC60 4P 63A 30mA AC

Diferencijalni blok Vigi iC60 4P 63A 30mA AC tvrtke Schneider Electric predstavlja napredno i učinkovito rješenje dizajnirano za pružanje potpune zaštite u električnim instalacijama. Kao dio asortimana Acti9, ovaj uređaj je posebno osmišljen za kombiniranje s automatskim prekidačima serije iC60 ili Acti9 Reflex iC60, nudeći potpunu zaštitu od kratkih spojeva, preopterećenja i curenja struje na zemlju. Idealan je izbor za zaštitu ljudi i električnih instalacija od električnog udara uslijed neizravnog kontakta te drugih opasnosti, poput požara uzrokovanih curenjem struje na zemlju.

Ovaj diferencijalni blok ima nazivnu struju od 63 A i osjetljivost od 30 mA, što jamči brzo isključenje u slučaju curenja struje na zemlju i time sprječava moguće električne nesreće. Vigi iC60 je klasificiran kao tip AC, što znači da je prikladan za detekciju curenja izmjenične struje, što ga čini idealnim za većinu stambenih i komercijalnih primjena.

Vigi iC60 koristi tehnologiju okidanja na rezidualnu struju neovisnu o naponu, što osigurava ispravan rad čak i u slučaju fluktuacija ili pada napona u mreži. Ovo je ključno za održavanje stalne zaštite instalacije, bez obzira na uvjete u električnoj mreži.

Jedna od najkorisnijih značajki ovog diferencijalnog bloka je VisiTrip indikator. Ovaj sustav uključuje prozor na prednjoj strani uređaja koji prikazuje crveni indikator u slučaju nedavnog okidanja, što uvelike olakšava dijagnostiku kvarova u električnom sustavu. Ova funkcija omogućuje korisnicima ili instalaterima brzo prepoznavanje je li uređaj reagirao zbog anomalije, čime se štedi vrijeme pri identifikaciji i rješavanju problema.

Vigi iC60 je dizajniran za montažu na DIN šinu, što pojednostavljuje instalaciju i čini ga modularnim rješenjem koje se lako integrira u postojeće razvodne ormare. Njegova kompatibilnost sa serijama iC60 i Acti9 Reflex iC60 jamči savršenu integraciju, pružajući dodatnu zaštitu bez potrebe za zamjenom cijele instalacije.

Tehničke specifikacije

• Nazivna struja (In): 63 A.
• Osjetljivost na curenje struje na zemlju: 30 mA (tip AC).
• Broj polova: 4P, pruža zaštitu za četiri linije.
• Nazivni radni napon (Ue): 400-415 V AC pri 50/60 Hz, u skladu s EN/IEC 61009-1 i EN/IEC 61009-2-1.
• Nazivni izolacijski napon (Ui): 500 V AC.
• Napon izdržljivosti impulsa (Uimp): 6 kV, što jamči zaštitu od prenapona.
• Mogućnost montaže: Podesivo pričvršćivanje na DIN šinu.
• Kompatibilnost s proizvodima: iC60, Acti9 Reflex iC60 i ostali elementi iz Acti9 asortimana.
• Zaštita od curenja struje na zemlju: Tip AC, idealno za stambene i komercijalne instalacije.
• Stupanj zaštite IP: IP20 (priključci), IP40 u modularnom kućištu.
• Radna temperatura: Od -5 °C do +60 °C, omogućuje korištenje u širokom rasponu okruženja.
• Mehanička izdržljivost: Robustan dizajn otporan na udarce.
• Priključci: Tunelski terminal za 1 kruti kabel od 1 do 35 mm² ili fleksibilni kabel od 1 do 25 mm² s ili bez stopice.
• Dimenzije: 135 mm širine, 91 mm visine i 73,5 mm dubine, omogućuje ugradnju u kompaktne prostore.
• Masa: 0,245 kg, lagan i jednostavan za rukovanje tijekom instalacije.

Ključne prednosti

• Napredna zaštita od curenja struje na zemlju: Sa svojom osjetljivošću od 30 mA, ovaj diferencijalni blok pruža brzu i učinkovitu zaštitu od curenja struje koja može biti opasna za ljude i instalacije.
• Instalacija i kompatibilnost: Montaža na DIN šinu i kompatibilnost sa serijama iC60 i Acti9 čine ga idealnim modularnim rješenjem za jednostavnu i učinkovitu zaštitu krugova.
• VisiTrip indikator: Omogućuje brzo prepoznavanje okidanja, poboljšava dijagnostiku i smanjuje vrijeme zastoja u slučaju električnih kvarova.
• Visoka izdržljivost i otpornost: S robusnom konstrukcijom i zaštitom od prenapona do 6 kV, Vigi iC60 je dizajniran za dugotrajan i pouzdan rad čak i u zahtjevnim uvjetima.

Ovaj diferencijalni blok ne štiti samo od električnog udara, već pomaže i u sprječavanju požara uzrokovanih curenjem struje na zemlju, osiguravajući sigurnije okruženje za ljude i instalacije. Također je u skladu s međunarodnim normama EN/IEC 61009-1 i EN/IEC 61009-2-1, što jamči njegovu pouzdanost i usklađenost s najvišim standardima električne sigurnosti.
